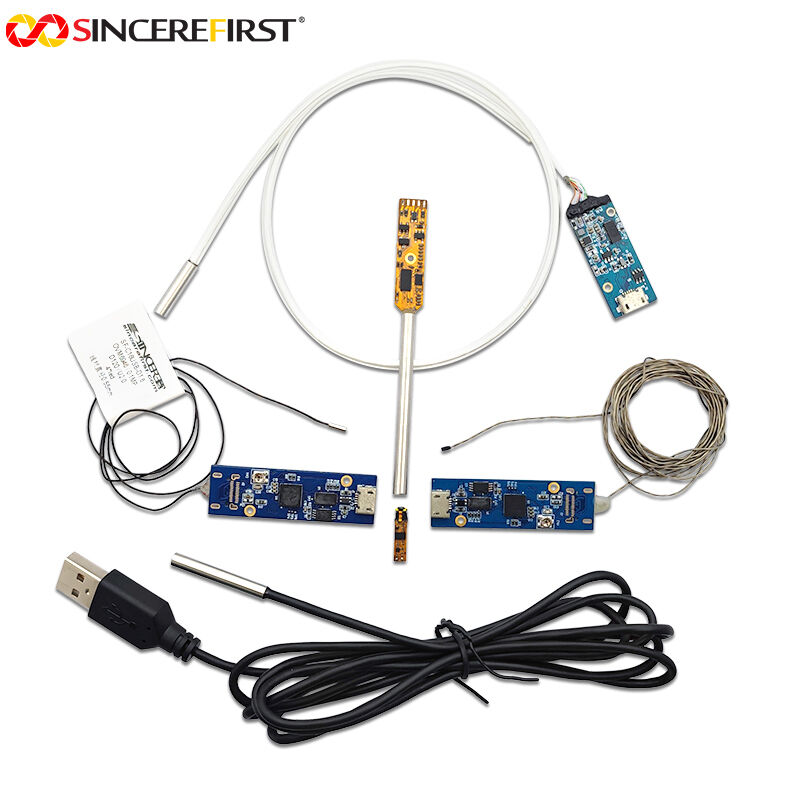

De 2,25 MP OCH2B10 USB2.0 UVC-endoscoopcameramodule met een resolutie van 1500×1500 en een groothoek van 140°, ontworpen voor inspectie in kleine ruimtes, industriële endoscopen, draagbare visualisatiehulpmiddelen en medische observatieapparatuur. Het is gebaseerd op deOCH2B10-RAUA-sensoren ondersteunt1500×1500 vierkante resolutie, waardoor het geschikt is voor beeldvorming in endoscoopstijl waarbij een evenwichtige beelddekking vereist is.
De module ondersteuntYUV- en MJPEG-uitvoerformatenen gebruikt eengescheiden camerastructuur, waardoor de voorkant van de compacte beeldverwerking dicht bij het inspectiegebied kan worden geplaatst, terwijl het USB-bord en de connector in het hostapparaat kunnen worden geplaatst. De optische specificatie omvat140°D × 100°H × 100°V gezichtsveld,Scherpstelbereik van 8–100 mm,Brandpuntsafstand van 0,763 mm, EnF.NEE 5.5.
Dit model is geschikt voor OEM-projecten die een compacte USB-endoscoopbeeldvormingsmodule nodig hebben met beeldopname in vierkant formaat, groothoekobservatie en visualisatiemogelijkheden van dichtbij.
| Productnaam | Endoscoopcameramodule |
| Sensor | OCH2B10 |
| Diameter | 4,0 mm |
| Pixel | 2,25 MP |
| Oplossing | 1500*1500P |
| Fv | 140°D × 100°H × 100°V |
| Interface | USB2.0 |
| Scherpstelbereik | 8–100 mm |
| Brandpuntsafstand | 0,763 mm |
| Merk | Oprecht |
1. U kunt tekeningen of monsters aanleveren, maar ook documentatie opvragen en door laten ontwikkelenonze technische staf.
2. Communicatie of ontmoeting
3. We zullen gedetailleerd met u communiceren om te bepalen welk product u nodig heeft en proberen het meest geschikte product voor u in te stellen
volgens uw behoeften.
4. Voorbeeldontwikkeling
5. Bepaal de details van de ontwikkelingsmonster en de levertijd. Communiceer op elk moment om een soepele voortgang te garanderen.
6. Monstertesten
7. Test en verouder uw toepassing, feedback testresultaten, hoeft niet te worden gewijzigd, massaproductie.
1: Welk type cameramodule is de SF-C2017USB-1500P V1.0?
Het is een USB2.0 UVC-endoscoopcameramodule met een gescheiden structuur. Het is ontworpen voor inspectie in nauwe ruimtes, visualisatie op korte afstand en apparaatintegratie in OEM-endoscoopstijl.
2: Wat is het voordeel van een resolutie van 1500×1500?
Het vierkante beeldformaat van 1500×1500 biedt een evenwichtige beelddekking in zowel horizontale als verticale richting. Dit is handig voor ronde, buisvormige en besloten observatieruimtes waar een standaard 16:9-beeld mogelijk niet overeenkomt met de visuele taak.
3: Is dit een USB- of MIPI-cameramodule?
Dit model maakt gebruik van USB2.0 UVC-uitvoer. Het is geen MIPI-cameramodule.
4: Wat betekent het scherpstelbereik van 8–100 mm?
Dit betekent dat de module is ontworpen voor observatie op korte afstand binnen dit afstandsbereik. Klanten moeten de werkelijke werkafstand opgeven, zodat de standaard optische configuratie kan worden geëvalueerd.
5: Kan deze module worden gebruikt voor industriële boroscoop- of pijpinspectieapparatuur?
Het kan worden geëvalueerd voor industriële boroscopen, pijpinspectietools, apparatuur voor onderhoud van apparatuur en andere inspectiesystemen voor kleine ruimtes. Milieubescherming, Shell-ontwerp en kabelstructuur moeten afzonderlijk worden bevestigd.
6: Kan het worden gebruikt voor tandheelkundige, KNO- of veterinaire visualisatieapparatuur?
Het kan worden geëvalueerd voor visualisatie- en observatieapparatuur. Elk medisch gerelateerd project moet afzonderlijk de vereisten op het gebied van regelgeving, veiligheid, schoonmaak, Shell en systeemniveau bevestigen.
7: Bevat de module LED-verlichting?
De tekening bevat LED-gerelateerde pinnen, maar de volledige LED-specificatie wordt niet gegeven. LED-hoeveelheid, helderheid, kleurtemperatuur en dimmethode moeten worden bevestigd op basis van de uiteindelijke toepassing.
8: Is dit model waterdicht of IP67?
IP67 of waterdichte prestaties worden niet gespecificeerd in de catalogus. Als waterdichte of beschermde gebruiksprestaties vereist zijn, moeten de schaal, de afdichtingsstructuur, de kabeluitgang en de validatiemethode afzonderlijk worden geëvalueerd.
9: Kan de kabellengte, connector of gezichtsveld worden aangepast?
Kabellengte, connectortype, front-endstructuur, gezichtsveld en werkafstand kunnen worden beoordeeld op basis van het apparaatontwerp en de projectvereisten van de klant.
10: Welke informatie moet ik verstrekken om te bevestigen of deze module bij mijn project past?
Geef het type doelapparaat, de vereiste front-enddiameter, werkafstand, FOV-vereiste, kabellengte, connectortype, hostplatform, lichtomstandigheden, installatieruimte, omgevingsvereisten en verwachte toepassing op. Dit helpt bij het beoordelen of de standaard SF-C2017USB-1500P V1.0 geschikt is of dat een aangepaste versie moet worden beoordeeld.
