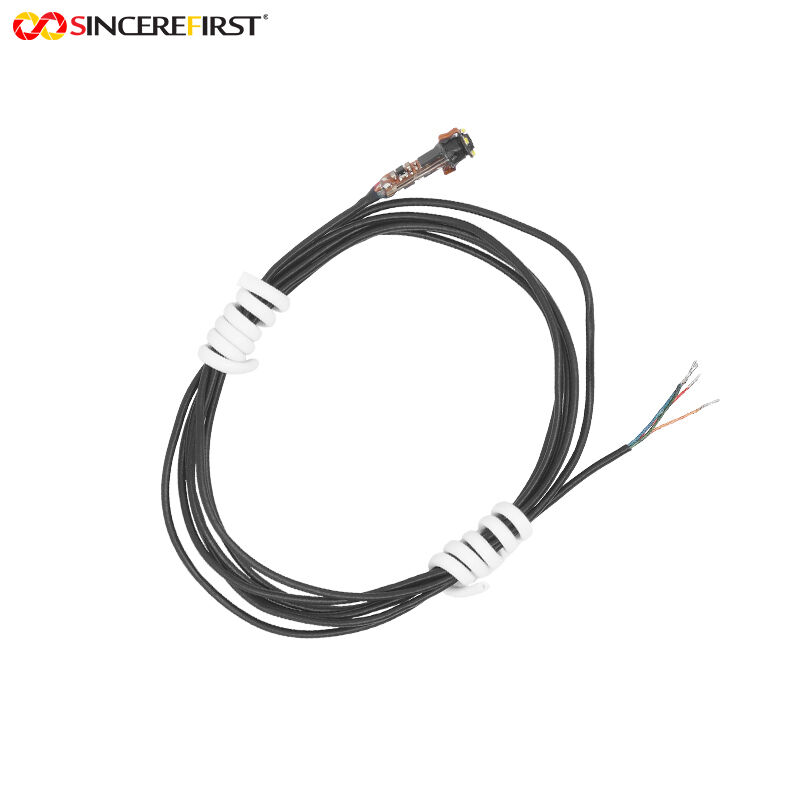

4,0 mm Diameter VGA CMOS Sensor CVBS (AV/TV) Analog Output Endoskopkamera Modul

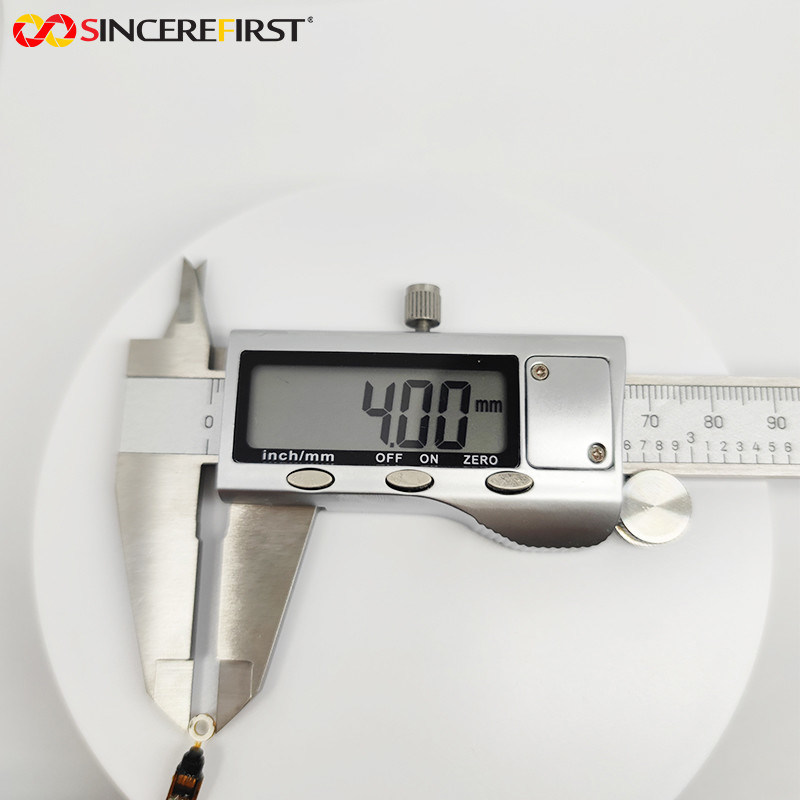

Deze 4.0mm Diameter VGA CMOS Sensor CVBS (AV/TV) Analoge Uitgang Endoscoop Camera Module is een industrieel analoog beeldvormingscomponent, speciaal ontworpen voor visualisatiedetectie op korte afstand in nauwe ruimtes, conform RoHS-normen. De diameter van de sonde is nauwkeurig gecontroleerd op 4.0mm, een ultramicro-ontwerp dat de ruimtebeperkingen van conventionele detectieapparatuur doorbreekt, waardoor gemakkelijke toegang mogelijk is tot minuscule ruimtes zoals ultradunne kanalen en smalle kieren waar gewone apparaten niet bij kunnen, waardoor het detectiebereik en de toepasselijke scenario's effectief worden uitgebreid. Het optische systeem is geoptimaliseerd voor endoscopische operaties op korte afstand, met een brandpuntsafstand van 1.08mm, een F2.8 diafragma en een gezichtsveld van 65°, gekoppeld aan een scherpstelbereik van 30-80mm. Deze gerichte optimalisatie zorgt voor verbeterde helderheid bij beelddetectie op korte afstand, perfect passend bij de typische werkafstand van endoscopische detectie en voldoet aan de behoeften van inspectiescenario's met hoge frequentie. Met een TV-vervorming die strikt binnen -1.5% wordt gecontroleerd, bereikt de module een ware en nauwkeurige restauratie van de geometrische vorm van het beeld, wat de geloofwaardigheid van de observatieresultaten en de nauwkeurigheid van het oordeel aanzienlijk verbetert, wat cruciaal is voor nauwkeurige detectietaken. Door gebruik te maken van CVBS (AV/TV) analoge signaaluitgang, kan het direct beeldschermen aansturen voor realtime observatie zonder de noodzaak van extra digitale verwerkingseenheden, waardoor de systeemstructuur wordt vereenvoudigd, de implementatiekosten worden verlaagd en het risico op apparatuurstoringen wordt verminderd. De module is uitgerust met een 4PIN PAD-interface (GND, VOUT, LED+, VCC), waarbij VOUT wordt gebruikt voor de uitvoer van het videosignaal, en de LED+ en VCC-pinnen ondersteunen de optionele installatie van 4 0402 witte LED's, die de beeldkwaliteit in smalle ruimtes met weinig licht effectief kunnen verbeteren. Het beeldrichtingregister neemt de standaard fabrieksconfiguratie aan, waardoor onmiddellijk na het inschakelen de standaard werkmodus kan worden ingevoerd zonder extra instellingen. Door microformaat, directe analoge uitvoer, lage vervorming en optimalisatie voor korte afstand te integreren, wordt deze module een betrouwbare beeldoplossing voor industriële detectie, auto-onderhoud, precisie-elektronica en experimentele verkenning.
