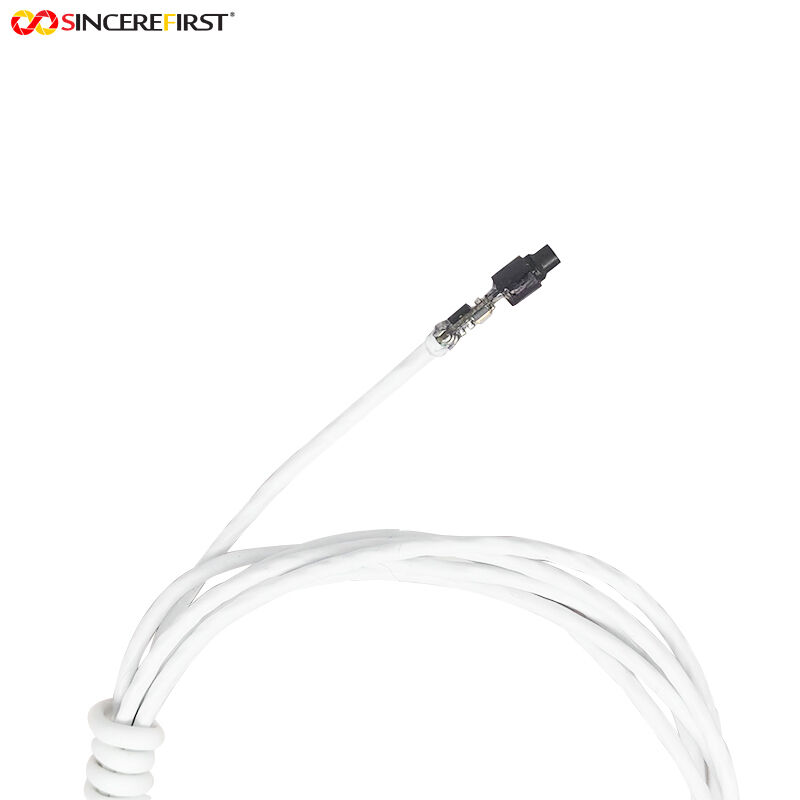

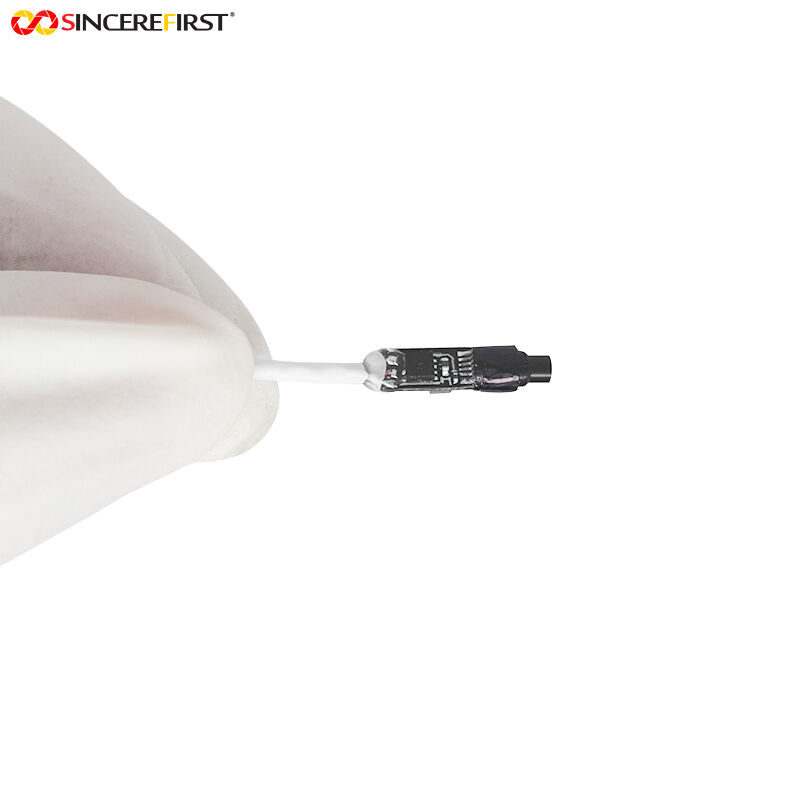

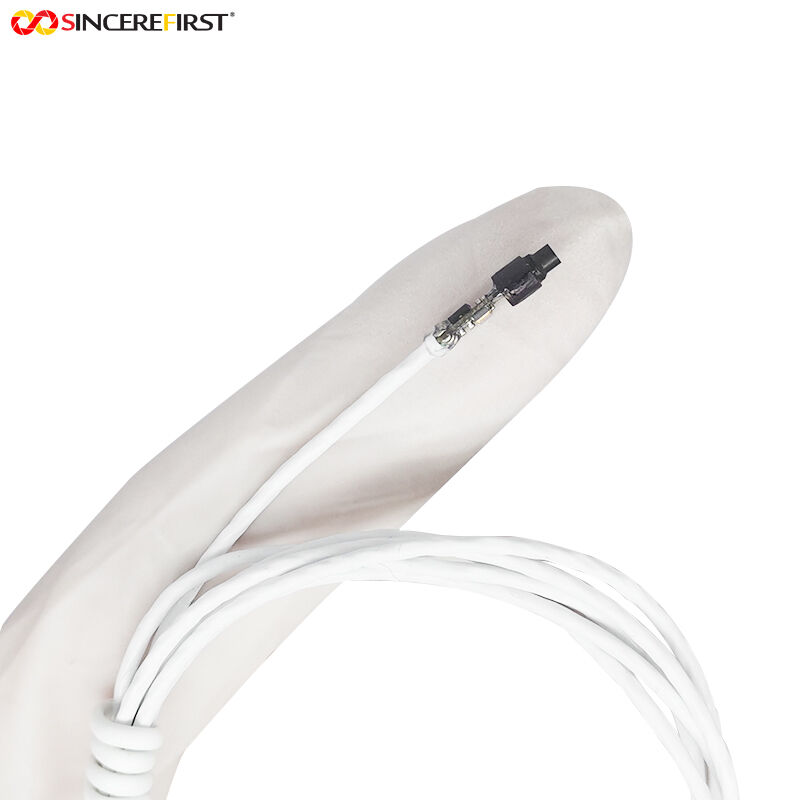

3,6 mm Diameter USB2.0 Interface HD Mini OV9734 CMOS Sensor Module
Productbeschrijving:
Deze 3,6 mm diameter USB2.0 interface HD Mini OV9734 CMOS sensor module, compatibiliteit en eenvoudige integratie, lost de pijnpunten op van moeilijke toegang, complexe implementatie en onstabiele beeldvorming in nauwe ruimtescanners. De 3,6 mm ultra-miniatuur probe is ontworpen om de meest uitdagende smalle ruimtes aan te pakken - microgaten, dunne leidingen en apparatuurspleten die conventionele endoscopen niet kunnen doordringen - terwijl een compacte structuur behouden blijft die bestand is tegen frequent gebruik ter plaatse. Gebouwd rond de volwassen OV9734 CMOS-sensor, levert het stabiele 720P@30fps HD-beeldvorming, met een optisch systeem geoptimaliseerd voor korte afstand van 10-100 mm dat nauwkeurig overeenkomt met de werkelijke werkafstand van endoscopische detectie, wat zorgt voor duidelijke, bruikbare beelden zonder herhaalde focusaanpassing. Het brede gezichtsveld van 95°×85°×43,5° vergroot de dekking van een enkel frame, vermindert de beweging van de probe en verbetert de efficiëntie van de detectie ter plaatse, terwijl de 4 optionele LED-lampen met hoge helderheid gerichte aanvullende verlichting bieden voor donkere omgevingen, waardoor blinde vlekken bij beeldvorming in smalle ruimtes met weinig licht worden geëlimineerd. Door gebruik te maken van het industriestandaard USB2.0 UVC driver-vrije protocol, ondersteunt het plug-and-play met bijna alle gangbare eindapparaten en besturingssystemen, waardoor professionele technische debugging overbodig is en de implementatietijd voor onderhoudspersoneel ter plaatse aanzienlijk wordt verkort. De 5PIN USB en JST SM04B-GHS-TB dubbele interfaces verbeteren de integratieflexibiliteit, waardoor naadloze verbinding met detectieapparatuur, draagbare monitoren en ingebedde systemen mogelijk is. Met de focus op praktische toepassingsscenario's, balanceert deze module miniaturisatie, stabiliteit en gebruiksgemak, en wordt het een betrouwbaar, kosteneffectief beeldvormingsinstrument voor onderhoud ter plaatse, pijpleidinginspectie, probleemoplossing van precisieapparatuur en wetenschappelijke experimenten.
Functies:
1. Ultra-mini en praktische structuur:3,6 mm sondediameter maakt toegang tot ultra-smalle ruimtes zoals microgaten en dunne leidingen mogelijk; compact ontwerp past zich aan frequent gebruik ter plaatse aan, bestand tegen kleine botsingen en slijtage tijdens de implementatie.
2. Plug-and-Play voor efficiëntie ter plaatse:UVC driver-vrij ontwerp, compatibel met Windows, Linux, Android en andere systemen, geen professionele debugging vereist - aansluiten en direct beginnen met detecteren, bespaart implementatietijd ter plaatse.
3. Scène-geoptimaliseerde beeldvorming op korte afstand:10-100 mm focusbereik komt nauwkeurig overeen met endoscopische werkafstanden, 95°×85°×43,5° breed FOV vermindert de beweging van de probe, wat zorgt voor efficiënte en duidelijke detectie zonder herhaalde aanpassing.

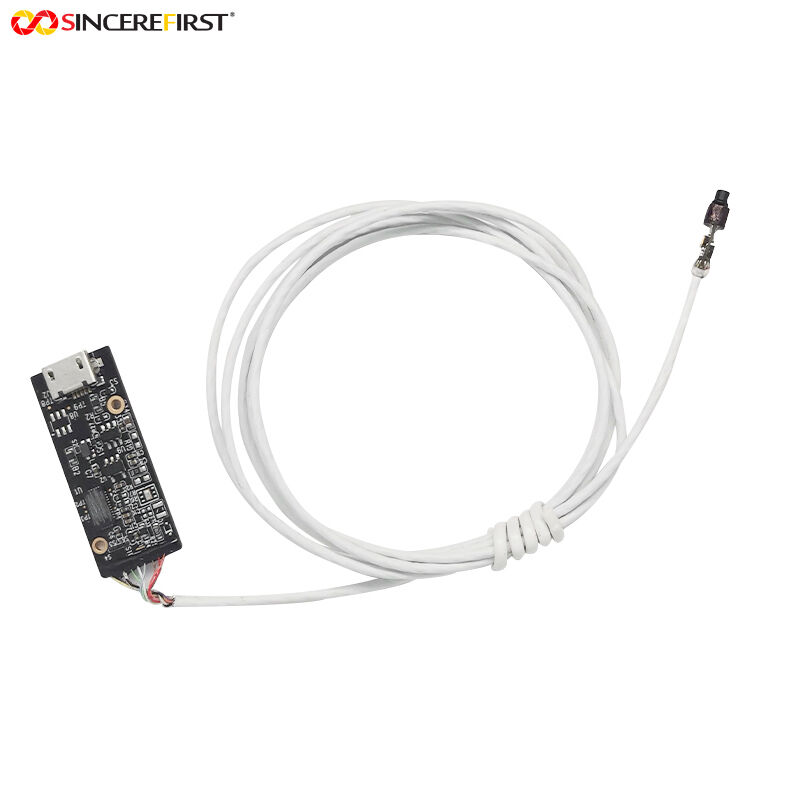

4. Flexibele aanvullende verlichting en integratie:4 optionele LED-lampen met hoge helderheid elimineren blinde vlekken bij weinig licht; dubbele interfaces (5PIN USB + JST SM04B-GHS-TB) ondersteunen flexibele integratie met diverse detectieapparatuur, aangepast aan diverse behoeften ter plaatse.
Technische parameters:
| Productnaam |
CMOS Medische Endoscoop Camera Module
|
|
Sensor
|
OV9734 CMOS Sensor
|
| Uitvoerformaat |
YUV&MJPEG |
|
FOV
|
95°
|
|
F.NO
|
4.0 |
|
Pixel
|
720P
|
|
LED
|
4 stuks
|
|
Interface
|
Micro, USB2.0 |
| Brandpuntsafstand |
1,08 mm |
| Focusbereik |
10-100 mm |
| Vervorming |
<-10% |
|
Garantie
|
10 jaar
|
|
Certificering
|
CE, FCC, REACH, ISO, RoHS |
Toepassingen:
1. Inspectie van ultra-dunne pijpleidingen ter plaatse:Gebruik het om microkanalen, dunne hydraulische leidingen en leidingen met kleine diameter (boven 3,6 mm) te inspecteren op interne aanslag, corrosie en verstoppingen; de ultra-mini probe en beeldvorming op korte afstand zorgen voor duidelijke, gemakkelijke detectie.
2. Precisie elektronisch onderhoud ter plaatse:Gebruik het om verborgen storingen in mobiele telefoons, laptops en precisie-instrumenten op te sporen; het geminiaturiseerde ontwerp past in smalle interne ruimtes en stabiele beeldvorming helpt storingen snel te lokaliseren.
3. Automobiel after-sales & onderhoud:Gebruik het voor inspectie zonder demontage van motorruimtes, airconditioningleidingen en andere onderdelen van auto's; de 3,6 mm probe en het driver-vrije ontwerp verbeteren de efficiëntie van het onderhoud.
4. Laboratorium & medische hulpdetectie:Gebruik het voor micro-observatie van kleine holtes, experimentele apparaten en biologische monsters; de ultra-mini structuur en beeldvorming op korte afstand voldoen aan de behoeften van observatie met hoge precisie.
Aangepast proces:
1. U kunt tekeningen of monsters verstrekken, evenals documentatie aanvragen en ontwikkeld door onze technische staf.
2. Communicatie of vergadering
3. We zullen gedetailleerd met u communiceren om te bepalen welk product u nodig heeft en proberen het meest geschikte product voor u in te stellen
volgens uw behoeften.
4. Monsterontwikkeling
5. Bepaal de details van de ontwikkelingsmonster en de levertijd. Communiceer op elk moment om een soepele voortgang te garanderen.
6. Monstertesten
7. Test en verouder op uw toepassing, geef testresultaten terug, geen aanpassing nodig, massaproductie.
