Industrial Inspection Brigates ES101 Sensor USB Separated Endoscope Camera Module

Industriële inspectiebrigades ES101 Sensor USB Gescheiden Endoscoop Cameramodule

  • Productnaam
    IP67 USB-endoscoopcameramodule
  • Sensor
    ES101 CMOS-sensor
  • Oplossing
    1000x1000
  • FOV
    140°
  • Sensorgrootte
    1/9 duim
  • Pixelgrootte
    1.4μmx1.4μm
  • Interface
    USB2.0
  • Certificering
    CE REACH RoHS ISO
  • Plaats van herkomst
    Guangdong, China
  • Merknaam
    SINCERE FIRST
  • Certificering
    CE, FCC, RoHS, REACH, ISO
  • Modelnummer
    SF-SJYL0320-3D+SF-SJM73115
  • Min. bestelaantal
    5 stuks
  • Prijs
    negotiable
  • Verpakking Details
    Pakket, doos voor een karton
  • Levertijd
    7 - 15 werkdagen
  • Betalingscondities
    L/C,Western Union,T/T,MoneyGram,Paypal en anderen
  • Levering vermogen
    350000 pc's / maand

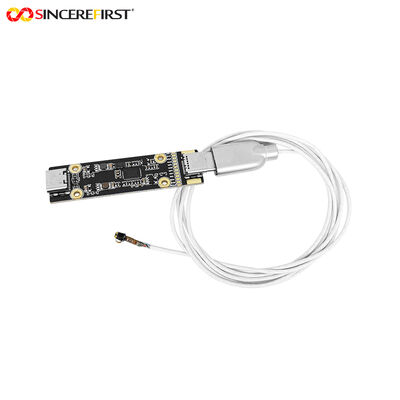

Industriële inspectiebrigades ES101 Sensor USB Gescheiden Endoscoop Cameramodule

Industriële Inspectie Brigates ES101 Sensor USB Gescheiden Endoscoop Camera Module

Industriële inspectiebrigades ES101 Sensor USB Gescheiden Endoscoop Cameramodule 0

Productomschrijving:

Dit is een industriële inspectie Brigates ES101 Sensor USB Gescheiden Endoscoop Camera Module, een professionele micro-beeldoplossing geïntegreerd met hoogwaardige beeldverwerkingstechnologie. Uitgerust met de Brigates ES101 CMOS kleurenbeldsensor, beschikt deze over 1MP pixels en een hoge resolutie van 1000x1000, in staat om stabiel twee soorten beelden met hoge framesnelheid uit te voeren: 1000x1000@60FPS en 1000x800@75FPS. De sensor is 1/9 inch groot, met een pixelgrootte van 1.4μm×1.4μm, en het uitvoerformaat ondersteunt 10bit/8bit RAW, wat voldoende ruimte biedt voor nabewerking van beelden. Het product maakt gebruik van een handmatige scherpstelling, gecombineerd met een ultragroothoek van 140°, en de diameter van de kale modulelens is slechts 3,1 mm, wat gemakkelijk kan worden aangepast aan de observatiebehoeften van nauwe ruimtes. Het integreert ook 6 witte LED-lampen om een uniforme en stabiele vullichteffect te bieden. Wat betreft structuur en compatibiliteit, de module heeft een gescheiden ontwerp, maakt verbinding met het DSP-bord via een Type-C-interface die MIPI 1Lane-snelheid ondersteunt, en voert vervolgens gegevens uit via de Type-C-interface, compatibel met USB2.0-snelheid en UVC-protocol, en aanpasbaar aan diverse eindapparaten. Het productieproces maakt gebruik van SMT-technologie en AA-proces om de consistentie en stabiliteit van massaproducten te garanderen, en heeft meerdere internationale tests en certificeringen doorstaan, zoals CE, FCC, RoHS en Reach, en voldoet aan de markttoegangsstandaarden van vele plaatsen over de hele wereld.

  •

Kenmerken:

  1. Hoge framesnelheid dynamische opnamecapaciteit: 60FPS en 75FPS uitvoer kunnen snel bewegende doelen nauwkeurig bevriezen, waardoor bewegingsartefacten volledig worden geëlimineerd in scenario's zoals hartslagen, ademhalingsbewegingen of snelle instrumentmanipulatie, wat een frame-voor-frame analysefundament biedt voor dynamische diagnose.
  2. Professionele beeldgegevenskwaliteit: De 1MP vierkante beeldverhouding biedt een groter effectief lichtgevoelig gebied in vergelijking met traditionele 720p-oplossingen. Gecombineerd met 10-bit RAW-uitvoer die 1024 kleurniveaus behoudt, levert het hoogwaardige ruwe gegevens voor computerondersteunde diagnose en AI-algoritme-verwerking.
  3. Geminimaliseerd geïntegreerd optisch ontwerp: De lens met een diameter van 3,1 mm integreert de sensor met 6 LED-lichtbronnen, waardoor externe lichtgeleiders overbodig worden en de invasiviteit van de sonde aanzienlijk wordt verminderd. Het 140° groothoek gezichtsveld maakt panoramische observatie met één invoeging mogelijk, waardoor de procedure- en inspectietijden worden verkort.
  4. Flexibele gescheiden systeemarchitectuur: Het gescheiden ontwerp van de sonde en het DSP-bord ondersteunt hot-swappable steriele tip-vervanging, waardoor de kosten voor eenmalig gebruik worden verlaagd. De uniforme Type-C-interface vereenvoudigt bekabeling en voeding, is compatibel met multi-platform eindapparaten en vergemakkelijkt snelle integratie.
  5. Medische-kwaliteit productie en naleving: Het AA (Active Alignment) proces zorgt voor een concentrische uitlijning op micronniveau tussen de sensor en de lens, waardoor de beeldkwaliteit aan de randen maximaal wordt geoptimaliseerd. SMT-technologie en internationale certificeringen garanderen stabiliteit van batchproductie en naleving van regelgeving.



Technische parameters:

Productnaam

1MP CMOS Endoscoop Camera Module

Sensor

ES101 CMOS Sensor

Resolutie 100x1000

FOV

140°

Sensorformaat

1/9 Inch

Diameter

3.1mm

Max framesnelheid

60FPS

Interface

Type-C USB2.0

Garantie

10 Jaar

Certificering

CE, FCC, REACH, ISO, RoHS


Toepassingen:

  • Hysteroscopen: De miniatuur sonde en de hoge framesnelheid maken deze zeer geschikt voor hysteroscopische onderzoeken en operaties. Het maakt duidelijke en vloeiende observatie mogelijk van subtiele endometriummorfologie, poliepen of adhesies, en helpt artsen bij nauwkeurige diagnose en precieze endoscopische procedures.
  • Laparoscopen: Kan worden geïntegreerd in laparoscopische instrumenten. Bij minimaal invasieve chirurgie zoals cholecystectomie of appendectomie biedt het een breed en vloeiend realtime beeld van de buikholte, waardoor chirurgen de weefselanatomie en instrumentbewegingen duidelijk kunnen observeren.
  • Industriële pijp endoscopen: Inzetbaar op industriële endoscopen of kruipende robots voor het detecteren van corrosie, scheuren of lasdefecten in leidingen in de energie-, chemische en andere sectoren. De hoge framesnelheid legt effectief defectdetails vast in vloeibare omgevingen of tijdens scanbewegingen, terwijl de 140° groothoek de blinde vlekken van inspectie vermindert.
  • Elektronische nasofaryngolaryngoscopen: Het miniatuurformaat vergemakkelijkt de toegang tot de neusholte en keel. De hoog-heldere LED's bieden voldoende verlichting, en de hoge framesnelheid beeldvorming toont duidelijk dynamische details zoals stembandtrillingen en slijmvliesmorfologie, waardoor het geschikt is voor routinematige onderzoeken en diagnoses in de KNO.


Industriële inspectiebrigades ES101 Sensor USB Gescheiden Endoscoop Cameramodule 1

Aangepast proces:

1. U kunt tekeningen of monsters verstrekken, evenals documentatie aanvragen en ontwikkeld door ons technisch personeel.2. Communicatie of Vergadering
3. We zullen gedetailleerd met u communiceren om het product dat u nodig heeft te bepalen en te proberen het meest geschikte product voor u in te stellen volgens uw behoeften.
4. Monsterontwikkeling
5. Bepaal de details van het ontwikkelingsmonster en de levertijd. Communiceer op elk moment om een soepele voortgang te garanderen.

6. Monstertesten
7. Test en verouder op uw toepassing, geef testresultaten terug, geen noodzaak om aan te passen, massaproductie. Over ons:
