Micro OV2740 beeldsensor 1080P Medisch industrieel gescheiden endoscoopcameramodule

Micro OV2740 beeldsensor 1080P medische industriële gescheiden endoscoopcameramodule

Productbeschrijving:

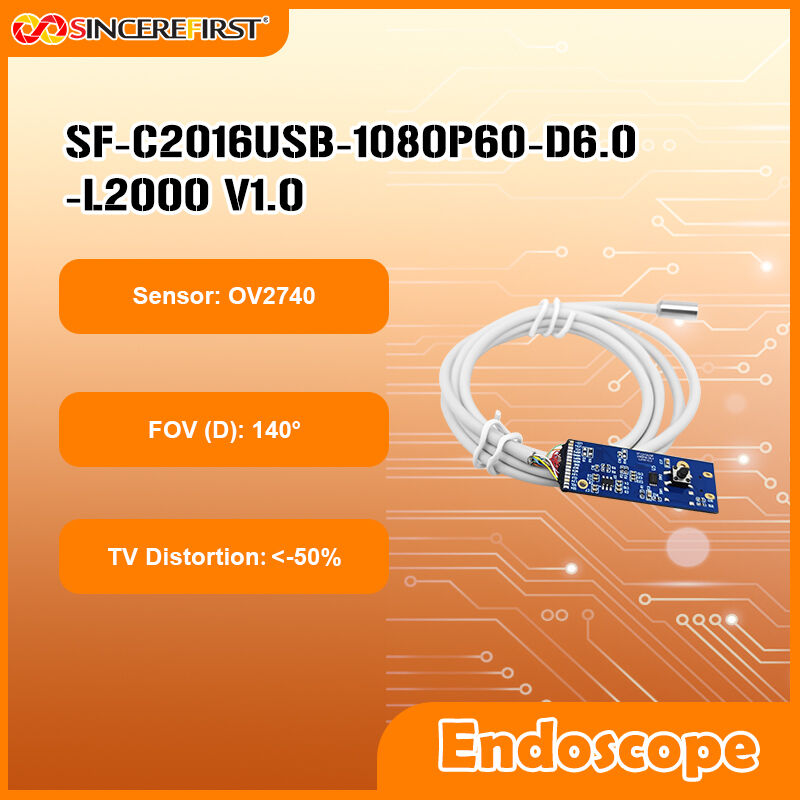

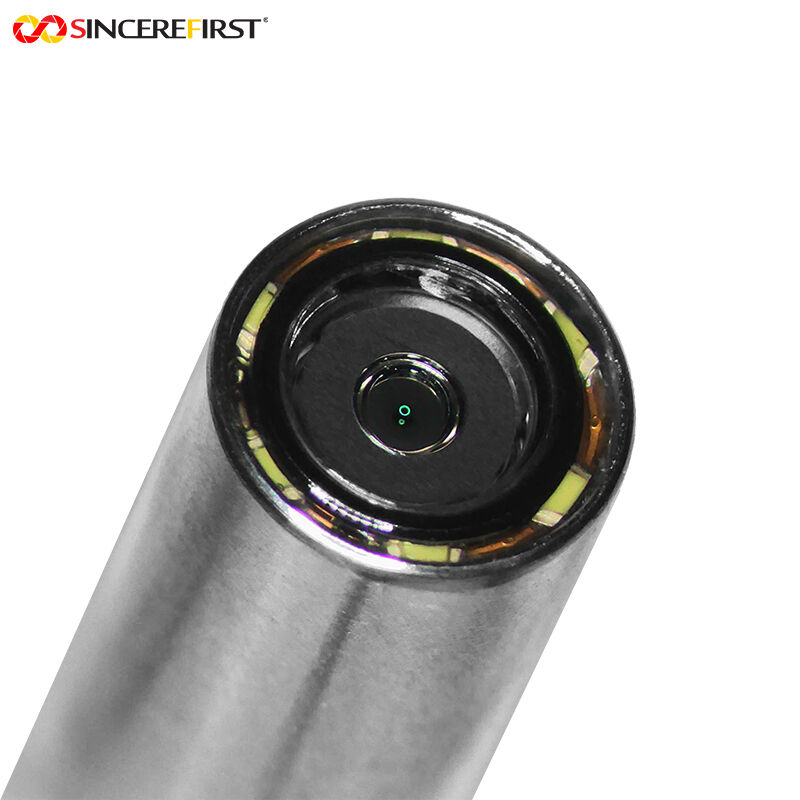

Dit is een micro OV2740 beeldsensor 1080P medische en industriële gescheiden endoscoopcameramodule, gebouwd op basis van de OmniVision OV2740 CMOS kleurenbeeldsensor. De kernparameters bestrijken alle dimensies, inclusief beeldvorming, optica, structuur en bescherming: het beschikt over 2 MP pixels en een resolutie van 1920 x 1080, in staat om op stabiele wijze 1080P bij 60 FPS dynamische high-definition beelden uit te voeren; de sensorgrootte is 1/6 inch, met een pixelspecificatie van 1,4 μm x 1,4 μm, en ondersteunt zowel PureCel®-technologie met achtergrondverlichting als de HDR-functie, waardoor de gevoeligheid bij weinig licht en het vastleggen van details in scenario's met hoog contrast in balans zijn; het is compatibel met de YUV- en MJPEG-uitvoerformaten, die kunnen voldoen aan de beeldverwerkingsbehoeften van verschillende terminals. Wat het optische ontwerp betreft, maakt het gebruik van een handmatige scherpstelmethode, gecombineerd met een diafragma van F5.9 en een brandpuntsafstand van 1,05 mm, waardoor een praktisch scherptedieptebereik van 8 ~ 80 mm, een gezichtsveld van 140° en tv-vervorming onder controle van -50% worden bereikt. De miniatuurlens met een diameter van 6 mm kan door nauwe ruimtes dringen. Qua structuur en bescherming wordt de lens beschermd door een stalen omhulsel, dat het stof- en waterdichte niveau IP67 bereikt, en is voorzien van 6 witte LED-lampjes; de module heeft een gescheiden ontwerp, is via verbindingsdraden op het DSP-bord aangesloten en wordt uiteindelijk uitgevoerd via een micro-USB-interface, die USB2.0-snelheid en UVC-protocol ondersteunt. De speciale dimknop op de DSP-kaart maakt aanpassing van de helderheid op 3 niveaus mogelijk. Wat het productieproces betreft, gebruikt het het SMT-proces en het AA-proces (Active Alignment) om de productprecisie en stabiliteit te garanderen, en heeft het internationale tests en certificeringen doorstaan, zoals CE, FCC, RoHS en Reach, en voldoet het aan de gebruiksnormen in meerdere regio's over de hele wereld.

Functies:

1. Nauwkeurige scherpstelling: handmatige scherpstelling kan de brandpuntsafstand nauwkeurig vergrendelen op basis van het observatiedoel, waardoor focusverschuiving veroorzaakt door omgevingsinterferentie tijdens automatische scherpstelling wordt vermeden, en is vooral geschikt voor scenario's die een hoge observatieprecisie vereisen;

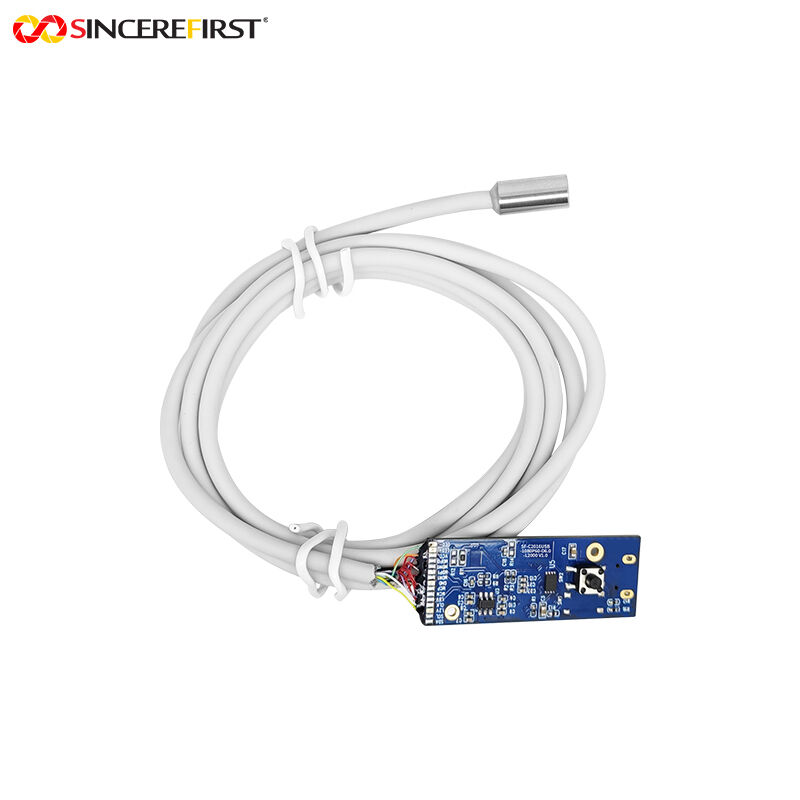

2. Gescheiden structuur: het gescheiden ontwerp, dat via verbindingsdraden op het DSP-bord wordt aangesloten, maakt het mogelijk de lay-out van de module en het DSP-bord aan te passen aan de installatieruimte van de endoscoophost, en zich aan te passen aan endoscoopapparaten met verschillende specificaties;
3. Brede scenario-aanpassing: het YUV-formaat heeft een hoge kleurreproductie, geschikt voor scenario's die een hoge kleurprecisie vereisen, zoals medische diagnoses; Het MJPEG-formaat heeft een hoge transmissie-efficiëntie en past zich aan aan scenario's die snelle beeldvorming vereisen, zoals industriële inspectie. De dual-format-switching voldoet aan de behoeften van meerdere velden;
4. Dubbele bescherming: de stalen schaalbescherming verbetert de anti-botsings- en anti-slijtage-eigenschappen van de lens, en het IP67 stof- en waterdichte niveau is bestand tegen vochtige, stoffige en zelfs kortstondige aan water blootgestelde omgevingen, waardoor de levensduur van de module in complexe scenario's wordt verlengd;
5. Gestandaardiseerd proces: het SMT-proces garandeert de lasprecisie van componenten, en het AA-proces garandeert de optische uitlijningsprecisie van de lens. Gecombineerd met meerdere internationale certificeringen heeft het product een sterke consistentie en betrouwbaarheid, waardoor de latere onderhoudskosten worden verlaagd.

Technische parameters:

Toepassingen:

• Veterinaire holte-inspectie: Geschikt voor minimaal invasieve inspectie van de gehoorgang en het spijsverteringskanaal van huisdieren zoals honden en katten. De miniatuurlens van 6 mm kan door de nauwe holtes van huisdieren dringen, het gezichtsveld van 140° bestrijkt een breder observatiebereik en de helderheidsaanpassing op 3 niveaus past zich aan de lichttransmissie van verschillende huisdierenweefsels aan, waardoor sterke lichtstimulatie wordt vermeden;
• Micro-scheurobservatie van culturele relikwieën: Gebruikt voor het inspecteren van fijne scheuren en interne structuren van culturele relikwieën zoals porselein en brons. Handmatig scherpstellen kan nauwkeurig scherpstellen op scheurdetails, het ontwerp met lage vervorming vermijdt de vervorming van culturele relikwievormen en het witte LED-invullicht beschadigt het materiaal van culturele relikwieën niet;

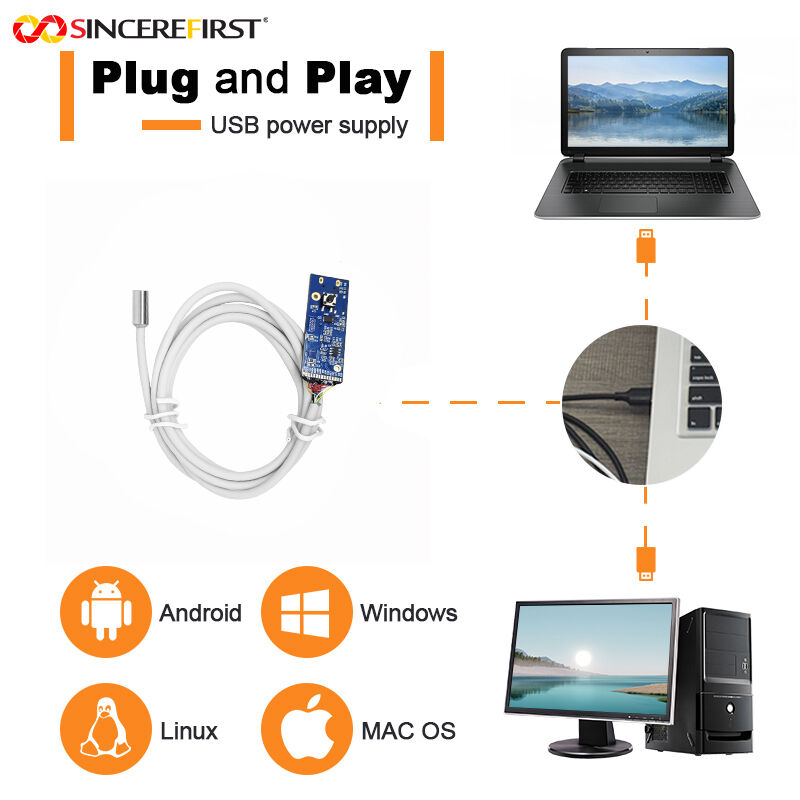

• Thuispijpleiding DIY-inspectie: Geschikt voor het inspecteren van verstoppingen en pijpmuurroest in waterleidingen in de keuken en badkamer thuis. De IP67-bescherming is bestand tegen de vochtige omgeving in de pijpleiding en het UVC-protocol ondersteunt plug-and-play-verbindingen met thuiscomputers/mobiele telefoons, zonder dat professionele bedieningsvaardigheden nodig zijn;
• Intern onderhoud van precisie-instrumenten: gebruikt voor het inspecteren van interne onderdelen (zoals tandwielen en printplaten) van kleine precisie-instrumenten zoals printers en camera's. De 6 mm-lens kan door de gaten van de instrumenten dringen, de velddiepte van 8 ~ 80 mm dekt de observatie van nabije en verre delen, en de hoge framesnelheid voorkomt bewegingsonscherpte tijdens dynamische observatie;
• Outdoor Emergency Rescue Inspection: Geschikt voor levensdetectie of onderzoek naar verborgen gevaren in nauwe ruimtes (zoals gaten in gebouwen en de binnenkant van wrakken van apparatuur) op ramplocaties zoals aardbevingen en instortingen. De IP67-bescherming is bestand tegen zand, stof en regenwater buitenshuis, en de helderheidsaanpassing met 3 niveaus past zich aan de veranderende lichtomstandigheden in het wild aan.

Aangepast proces:

1. U kunt tekeningen of monsters aanleveren, maar ook documentatie opvragen en door laten ontwikkelenonze technische staf.
2. Communicatie of ontmoeting
3. We zullen gedetailleerd met u communiceren om te bepalen welk product u nodig heeft en proberen het meest geschikte product voor u in te stellen
volgens uw behoeften.
4. Voorbeeldontwikkeling
5. Bepaal de details van de ontwikkelingsmonster en de levertijd. Communiceer op elk moment om een ​​soepele voortgang te garanderen.
6. Monstertesten
7. Test en verouder uw toepassing, feedback testresultaten, hoeft niet te worden gewijzigd, massaproductie.
