Nieuwe CMOS-sensor OCHFA20 Medische Industriële Endoscoop Cameramodule
Productbeschrijving:

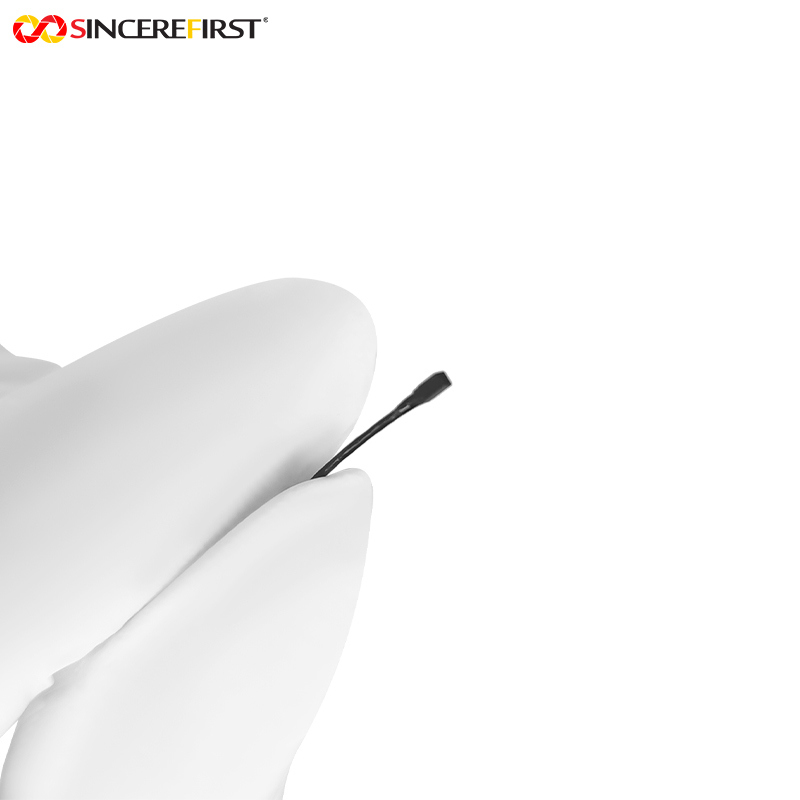

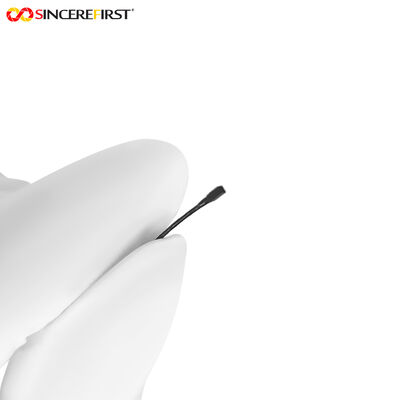

Dit is de nieuwe CMOS-sensor OCHFA20 medische industriële endoscoop cameramodule. Door de precieze afstemming van full-dimensionale parameters bouwt hij kerncapaciteiten op van "high-definition beeldvorming + flexibele implementatie + miniaturisatie-aanpassing", waardoor het een uitstekende keuze is voor scenario's die penetratie in nauwe ruimtes vereisen en detailvastlegging nastreven. De module is in de kern uitgerust met de OmniVision OCHFA20 CMOS-kleurenbeeldsensor, met 0,5 MP effectieve pixels en in staat om stabiel beelden met een resolutie van 720×720 uit te voeren. In combinatie met de specificatie van 720P@30FPS framesnelheid zijn dynamische beelden vrij van bewegingsonscherpte en hebben ze een natuurgetrouwe kleurreproductie. De ultra-kleine 1/18-inch sensorgrootte en 1,008 μm×1,008 μm pixelspecificaties zorgen niet alleen voor lichtgevoeligheid, maar leggen ook de basis voor miniaturisatie van het apparaat. In combinatie met een ultra-fijne lensdiameter van slechts 1,5 mm kan hij gemakkelijk nauwe ruimtes binnendringen, zoals openingen in precisie-instrumenten en kleine holtes. Het 120° ultra-brede gezichtsveld, in combinatie met de handmatige focusfunctie, maakt niet alleen een dekking van een breed scala aan scènes mogelijk, maar maakt ook een precieze focus op lokale details mogelijk, waardoor observatieblinde vlekken en onscherpte worden vermeden.

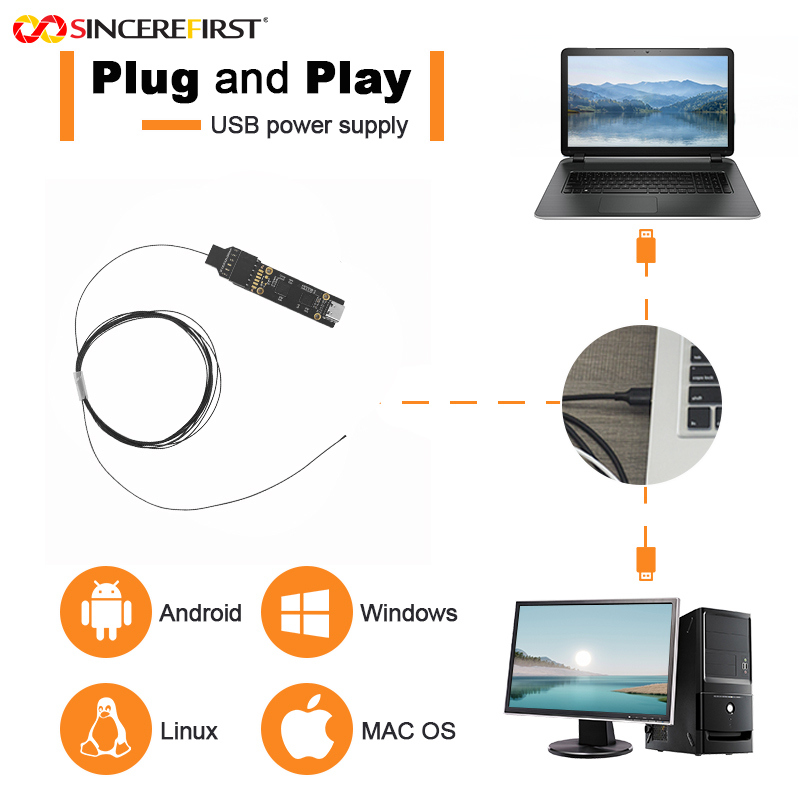

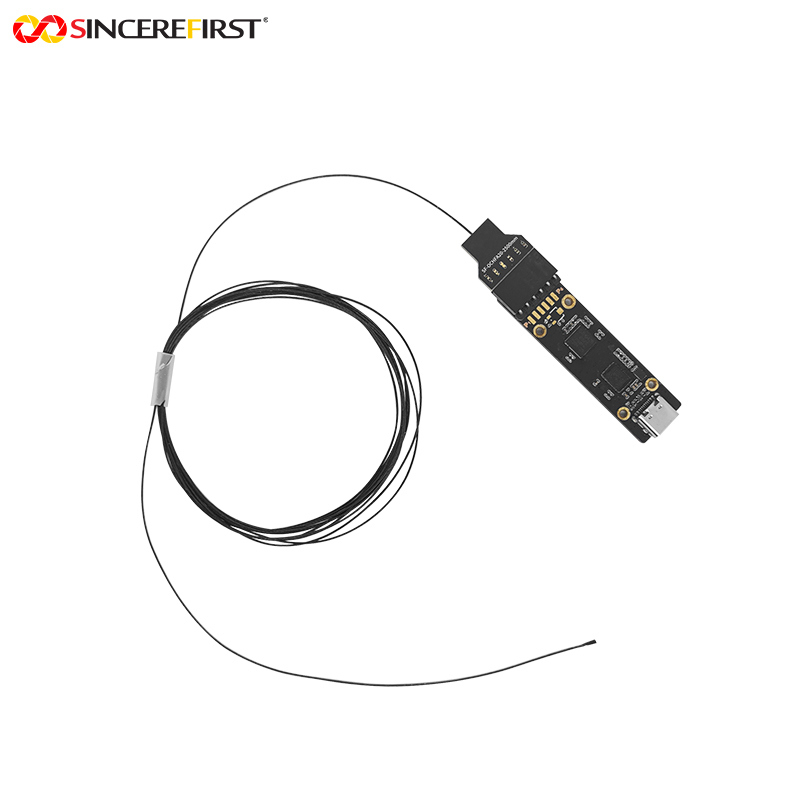

Qua structureel ontwerp is een gescheiden oplossing aangenomen: hij brengt een stabiele verbinding tot stand met de DSP-kaart via een USB 6PIN-header en voert vervolgens signalen uit via een Type-C-interface. Hij ondersteunt USB 2.0-overdrachtssnelheid en UVC-protocol en is compatibel met gangbare besturingssystemen zoals Windows, Mac en Linux zonder dat er extra drivers nodig zijn, waardoor hij zich aanpast aan verschillende apparaten, waaronder computers en draagbare detectieterminals. In het productieproces worden SMT (Surface Mount Technology) en AA (Active Alignment) processen gebruikt om de consistentie en beeldvormingsstabiliteit van in massa geproduceerde producten te garanderen. Bovendien is hij geslaagd voor meerdere internationale testcertificeringen zoals CE, FCC, RoHS en Reach, waarbij de naleving en betrouwbaarheid voldoen aan de gebruikseisen van meerdere wereldwijde regio's.
Kenmerken:
- Sterke beeldvormingsdetails en scène-aanpasbaarheid: 0,5 MP pixels + 720×720 resolutie zorgen voor heldere details; de 720P@30FPS framesnelheid past zich aan dynamische observatie aan; handmatige focus maakt flexibele focus mogelijk op basis van de doelafstand, die voldoet aan zowel behoeften voor scannen over een breed gebied als lokale vergroting.
- Flexibele en efficiënte implementatie & onderhoud:Het gescheiden ontwerp maakt onafhankelijke opstelling van het camera-einde en de DSP-kaart mogelijk, waardoor het installatieproces in complexe apparatuur wordt vereenvoudigd; de USB 6PIN + Type-C dual-interface in combinatie met het UVC-protocol realiseert plug-and-play functionaliteit; defecte modules kunnen afzonderlijk worden vervangen tijdens later onderhoud, waardoor de kosten worden verlaagd.
- Evenwichtige miniaturisatie en structurele betrouwbaarheid: De lensdiameter van 1,5 mm + 1/18-inch sensorgrootte voldoet aan de operationele behoeften in nauwe ruimtes; SMT-technologie en AA-proces zorgen ervoor dat de module een stabiele structuur heeft, bestand tegen regelmatige trillingen en omgevingsinterferentie om de levensduur te verlengen.
- Wereldwijde naleving en brede systeemcompatibiliteit:Hij heeft meerdere internationale certificeringen verkregen, waardoor toegang tot markten in verschillende landen en regio's mogelijk is; hij is compatibel met gangbare besturingssystemen zonder dat er aangepaste drivers nodig zijn, waardoor hij zich aanpast aan verschillende terminalapparaten en cross-platform gebruiksbarrières worden verminderd.
Technische parameters:
| Productnaam |
CMOS Medische Endoscoop Cameramodule
|
|
Sensor
|
OCHFA20 CMOS-sensor
|
| Resolutie |
720x720 |
|
FOV
|
120°
|
|
Sensorgrootte
|
1/18 inch |
|
Diameter
|
1,5 mm
|
|
Max. framesnelheid
|
30FPS
|
|
Interface
|
Type-C USB2.0 |
|
Garantie
|
10 jaar
|
|
Certificering
|
CE, FCC, REACH, ISO, RoHS |
Toepassingen:
- After-sales onderhoud van precisie-instrumenten: Geschikt voor het onderhoud van industriële robotverbindingen en de binnenkant van micromotoren. De lens van 1,5 mm kan openingen in apparatuur binnendringen en 720P high-definition beeldvorming + handmatige focus kan problemen zoals slijtage van tandwielen en slecht circuitcontact duidelijk identificeren, waardoor problemen snel kunnen worden opgespoord.
- Speciale veiligheidsinspectie van verborgen gevaren: Gebruikt voor inspectie in afgesloten ruimtes zoals metrotunnels en onderstationapparatuurcabines. Het 120° brede gezichtsveld maakt snelle gebiedsdekking mogelijk; het gescheiden ontwerp vergemakkelijkt de plaatsing van de sonde in complexe omgevingen; de Type-C-interface maakt verbinding met draagbare terminals voor real-time observatie, waardoor tijdig verborgen gevaren zoals verouderende circuits en ophoping van vreemde voorwerpen worden gedetecteerd.
- Microscopische monitoring in de bescherming van landbouwgewassen: Afgestemd op apparatuur voor gewasbescherming voor het observeren van ziekten op de achterkant van gewasbladeren en in vruchten. De kleurensensor herstelt de ware vorm van plantenziekten en -plagen; de 1,008μm pixels leggen kleine ziektevlekken vast; compatibiliteit met mobiele apparaten vergemakkelijkt de registratie en analyse ter plaatse in de velden.
- Microdetectie op archeologische vindplaatsen: Gebruikt voor het detecteren van openingen op het oppervlak van culturele artefacten en de interne structuur van aardewerk. De lens van 1,5 mm voorkomt contactschade aan culturele artefacten; handmatige focus kan decoratieve details of interne resten duidelijk weergeven; nalevingscertificeringen zorgen voor het veilige gebruik van het apparaat in verschillende archeologische scenario's.
- Onderhoud van hoogwaardige huishoudelijke apparatuur: Geschikt voor het detecteren van de binnenkant van waterzuiveringsfilters en koffiemachineleidingen. De plug-and-play-functie verlaagt de bedieningsdrempel; 720×720 resolutie maakt intuïtieve observatie van vuilophoping mogelijk; de ultra-fijne lens dringt door in de interne kanalen van apparatuur, waardoor detectie zonder demontage mogelijk is.
Aangepast proces:
1. U kunt tekeningen of voorbeelden verstrekken, evenals documentatie en ontwikkeld door onze technische medewerkers.
2. Communicatie of vergadering
3. We zullen in detail met u communiceren om te bepalen welk product u nodig heeft en proberen het meest geschikte product voor u in te stellen
op basis van uw behoeften.
4. Monsterontwikkeling
5. Bepaal de details van de ontwikkelingsmonster en de levertijd. Communiceer op elk moment om een soepel verloop te garanderen.
6. Monstertesten
7. Test en verouder op uw toepassing, geef testresultaten door, geen behoefte aan wijzigingen, massaproductie.
