Medische en industriële USB 2.0 CMOS-sensor endoscoop cameramodule

Medische en industriële USB 2.0 CMOS-sensor endoscoopcameramodule

Productbeschrijving:

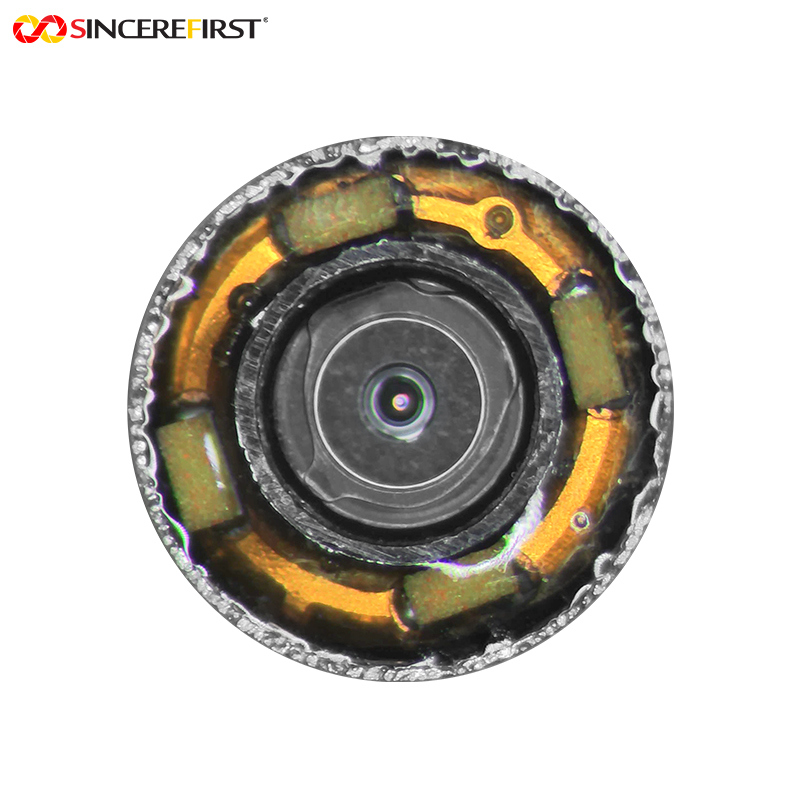

• Dit is een medische en industriële USB 2.0 CMOS-sensor-endoscoopcameramodule, een optische oplossing die robuuste bescherming en uitstekende beeldprestaties integreert. Het is uitgerust met een CMOS-kleurenbeeldsensor met 0,08 MP pixels, die in staat is om op stabiele wijze beelden met QVGA-resolutie uit te voeren met 240 x 320 bij 30 fps, en ondersteunt twee uitvoerformaten (YUV en MJPEG) om te voldoen aan de transmissie- en archiveringsbehoeften in verschillende scenario's. Wat de optische prestaties betreft, beschikt de module over een diagonale kijkhoek van 105°, gecombineerd met een brandpuntsafstand van 0,5 mm en een breed scherpstelbereik van 3~50 mm. De tv-vervorming wordt strikt onder de -10% gecontroleerd, waardoor de beeldauthenticiteit effectief wordt gegarandeerd, en het ondersteunt handmatige scherpstelling om nauwkeurig vast te stellen op observatiedoelen op verschillende afstanden.

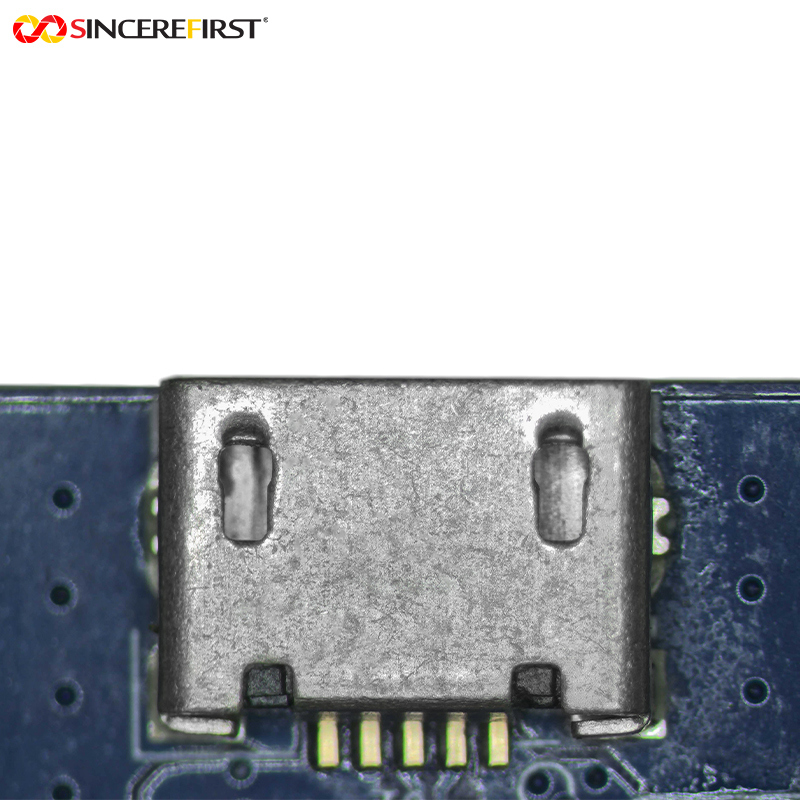

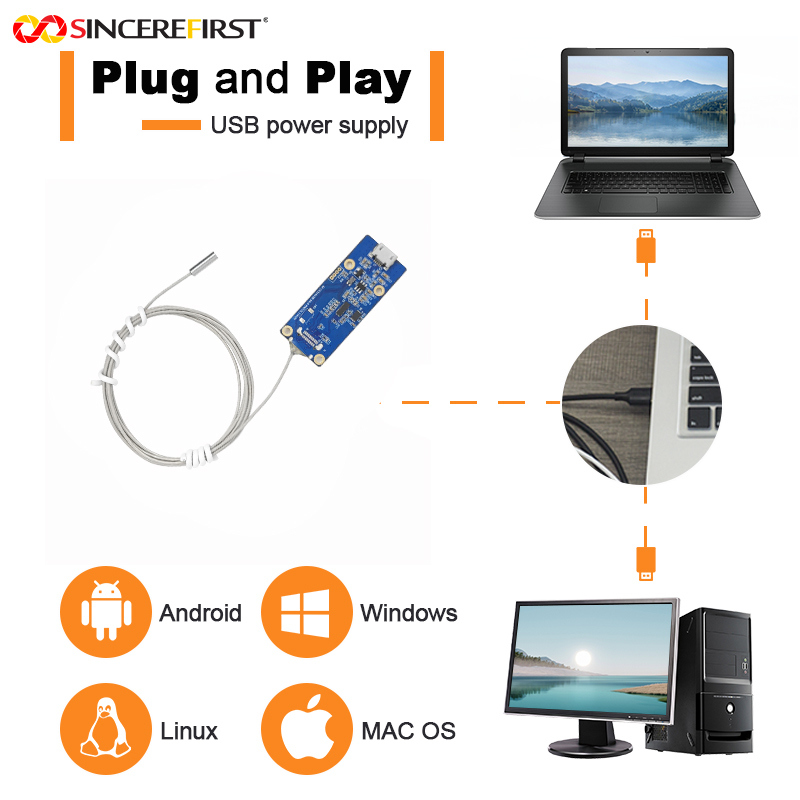

  Voor structureel ontwerp gebruikt het een gescheiden schema en bereikt het een stabiele signaalverbinding met het DSP-bord via wire bonding. Het DSP-bord is uitgerust met een micro-USB-interface, die USB 2.0-transmissiesnelheid en UVC-protocol ondersteunt, waardoor snelle verbinding met apparaten mogelijk is zonder extra stuurprogramma's. De lens heeft een slank ontwerp met een diameter van 2,8 mm en een stalen buitenkant en is tegelijkertijd IP67 stof- en waterbestendig. Het integreert 4 LED-invullampen van het type 0201 om beeldvorming in omgevingen met weinig licht te garanderen. Het product is vervaardigd met behulp van uiterst nauwkeurige SMT- en AA-processen (Active Alignment) en heeft meerdere internationale certificeringen doorstaan, waaronder FCC, CE, Reach en RoHS, waardoor naleving van de kwaliteitsnormen en milieuvereisten van de belangrijkste mondiale markten wordt gegarandeerd.
•

Functies:

• Mogelijkheid tot gebruik onder alle weersomstandigheden:Dankzij de IP67-beschermingsgraad kan de module gedurende 30 minuten continu werken op een waterdiepte van 1 meter en wordt het binnendringen van stof volledig voorkomen. Deze functie doorbreekt de gebruiksbeperkingen van traditionele endoscopen, waardoor stabiele prestaties kunnen worden gehandhaafd in extreme omgevingen zoals vochtigheid, stof en situaties die reiniging en desinfectie vereisen, waardoor het toepassingsbereik aanzienlijk wordt uitgebreid.
• Uitstekende stabiliteit:Het SMT-proces zorgt voor een stevige verbinding van lenscomponenten, waardoor het risico op loslaten tijdens langdurig gebruik wordt verminderd; het AA-proces zorgt voor een uiterst nauwkeurige uitlijning van optische componenten, waardoor consistente beeldprestaties van elke module worden gegarandeerd en aanpassingsproblemen als gevolg van batchverschillen worden verminderd.​
• Nauwkeurige beeldvorming:Dankzij de tv-vervormingsbeperking van minder dan -10%, gecombineerd met een brede kijkhoek van 105°, kan het de geometrische vorm en relatieve positie van objecten nauwkeurig reproduceren bij complexe industriële inspecties. Deze hifi-beeldvormingsfunctie biedt een betrouwbare visuele basis voor nauwkeurige metingen en defectanalyse, waardoor verkeerde inschattingen effectief worden voorkomen.
• Compact formaat:De stalen lens met een diameter van 2,8 mm kan gemakkelijk door nauwe openingen in elektronische apparaten en pijplijninterfaces dringen - gebieden die traditionele lenzen moeilijk te bereiken zijn. Bovendien vermindert het stalen schaalmateriaal lensslijtage bij het bewegen in nauwe ruimtes, waardoor de levensduur wordt verlengd.

Technische parameters:

Toepassingen:

1. Inspectie van industriële apparatuur:Geschikt voor detectie van losheid en oxidatie van klemmen in stroomverdeelkasten en frequentieomvormers. De 2,8 mm-lens dringt door in de gaten in de kast; IP67-bescherming voorkomt het binnendringen van stof; LED-vullichten verlichten donkere gebieden; Het YUV-formaat maakt real-time beeldoverdracht mogelijk
2. Inspectie van de bouwconstructie:Gebruikt voor het opsporen van door motten aangevreten en scheuren in houten balken en kolommen van oude gebouwen. De groothoek van 105° vermindert veelvuldig contact met het gebouw; De brandpuntsafstand van 0,5 mm legt duidelijk de houtnerf vast; In het MJPEG-formaat worden afbeeldingen opgeslagen voor eenvoudige latere analyse.​
3. Pijpleidinginspectie voor huishoudapparatuur:Doelstellingen voor vorst- en corrosie-inspectie van verdamperpijpleidingen in airconditioners en koelkasten. IP67-bescherming is bestand tegen vocht; 2,8 mm-lens komt in pijpleidingbochten terecht; TV-vervorming onder de -10% zorgt ervoor dat de vorm van de pijpleiding niet wordt uitgerekt
4. Huisdiereninspectie:Gebruikt voor detectie van vreemde voorwerpen in de slokdarm en darmen van huisdieren. IP67 vergemakkelijkt desinfectie bij hoge temperaturen om infectie te voorkomen; handmatig scherpstellen laat duidelijk vreemde voorwerpen zien; Het YUV-formaat maakt real-time beeldoverdracht mogelijk
5. Onderhoud van brandapparatuur:Voor schade-inspectie van stroomverdeelkasten en schakelkasten na brand. IP67 is bestand tegen watervlekken en stof; LED-vullichten verlichten donkere interieurs; 105° groothoek maakt algemene observatie mogelijk; MJPEG slaat beschadigde afbeeldingen op.

Aangepast proces:

1. U kunt tekeningen of monsters aanleveren, maar ook documentatie opvragen en door laten ontwikkelenonze technische staf.
2. Communicatie of ontmoeting
3. We zullen gedetailleerd met u communiceren om te bepalen welk product u nodig heeft en proberen het meest geschikte product voor u in te stellen
volgens uw behoeften.
4. Voorbeeldontwikkeling
5. Bepaal de details van de ontwikkelingsmonster en de levertijd. Communiceer op elk moment om een ​​soepele voortgang te garanderen.
6. Monstertesten
7. Test en verouder uw toepassing, feedback testresultaten, hoeft niet te worden gewijzigd, massaproductie.
