3,5 mm Diameter BF2013 Sensor Draadloze LED Industriële Endoscoop Cameramodule
Productbeschrijving:
- Dit is een 3,5 mm diameter BF2013 sensor draadloze LED industriële endoscoop cameramodule. De kern is de BF2013 CMOS Kleurenbeeldsensor, die beschikt over 300.000 effectieve pixels, 640×480 VGA-resolutie-uitvoer ondersteunt en een maximale beeldsnelheid van 30 FPS levert, wat zorgt voor vloeiende dynamische beelden zonder latentie. De sensor meet 1/31 inch in grootte, met een enkele pixelafmeting van 2,25μm×2,25μm—een ontwerp dat de lichtgevoeligheid aanzienlijk verbetert. Het optische systeem biedt een brede kijkhoek van 88°, en het precieze scherpstelbereik van 20–60 mm past perfect bij de maximale beeldcirkel van 4,8 mm, waardoor het ideaal is voor observatiebehoeften op korte afstand. Er wordt een handmatig scherpstelmechanisme gebruikt om heldere beelden op verschillende werkafstanden te garanderen.

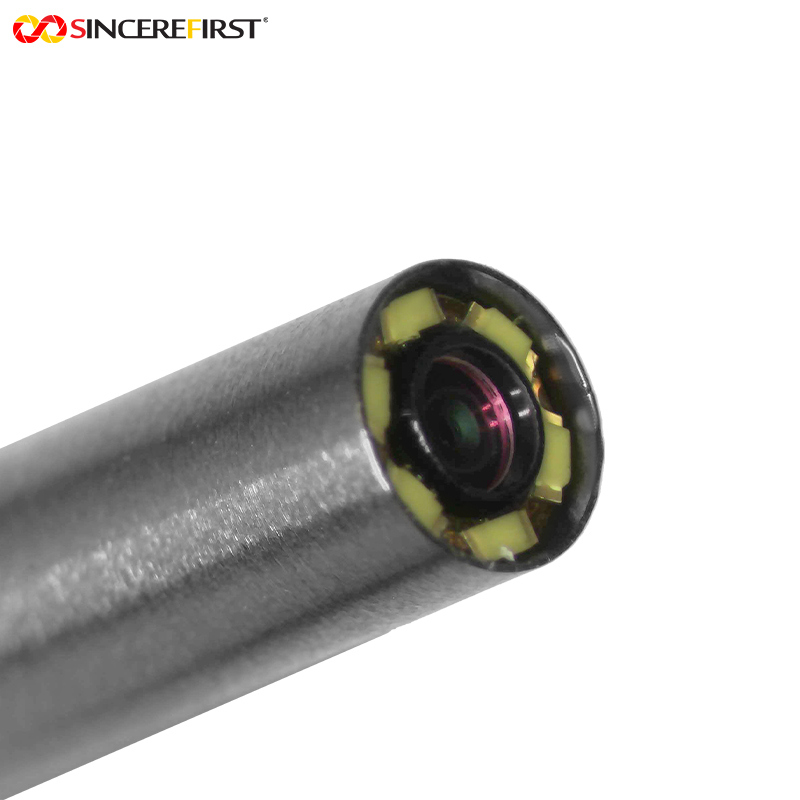

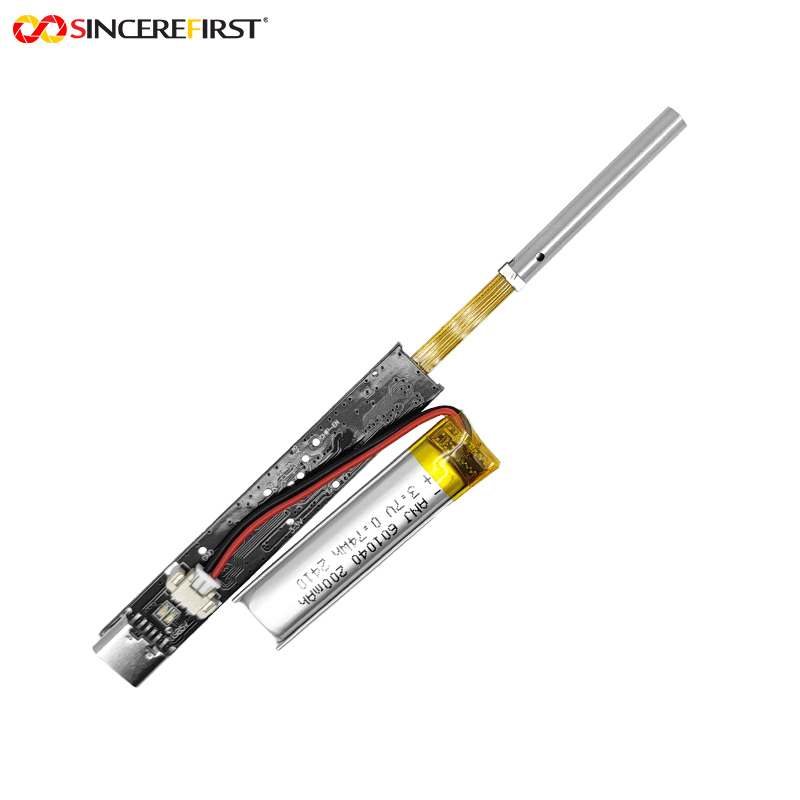

De module heeft een geïntegreerd structureel ontwerp; de ultraslanke 3,5 mm lens wordt beschermd door een zeer sterke stalen behuizing, en de binnenkant integreert 6 0402 micro-LED-vullampen om uniforme verlichting in donkere omgevingen te bieden. Gegevens worden verzonden via een DVP parallelle interface, en de module kan flexibel worden gekoppeld aan een ontwikkelbord en worden aangesloten op een WiFi-module, waardoor een bekabelde en draadloze dual-mode verbinding mogelijk is die compatibel is met meerdere eindapparaten zoals mobiele telefoons en computers. Het hele productieproces maakt gebruik van SMT (Surface Mount Technology) en AA (Active Alignment) proces, waardoor het product uitstekende optische prestaties en stabiele massaproductiekwaliteit vertoont.
-
Kenmerken:
Intelligente verbindingsoplossing met multi-interface compatibiliteit
- Bekabelde verbinding op basis van het ontwikkelbord maakt stabiele en betrouwbare gegevensoverdracht mogelijk, terwijl de WiFi-module ultiem gemak biedt voor mobiele detectie.
- Het dual-mode ontwerp stelt gebruikers in staat om flexibel de verbindingsmethode te selecteren op basis van de behoeften ter plaatse, waarbij de systeemstabiliteit en operationele flexibiliteit in evenwicht worden gebracht.
- Uitgebreide interfaceprotocollen ondersteunen toegang tot verschillende eindapparaten, waardoor de moeilijkheid van systeemintegratie aanzienlijk wordt verminderd.
Beeldvormingsbetrouwbaarheid gegarandeerd door precisieproductie
- Het AA-proces zorgt voor een nauwkeurige uitlijning tussen het optische centrum van elke module en de sensor, waardoor randvervorming en beeldvervorming worden geëlimineerd.
- SMT-technologie maakt het mogelijk om elektronische componenten met hoge precisie te monteren, waardoor de prestatie-stabiliteit van de module tijdens langdurig gebruik wordt gewaarborgd.
- De lensstructuur die wordt beschermd door een stalen behuizing is effectief bestand tegen externe impact en past zich aan verschillende complexe werkomgevingen aan.
Professioneel geoptimaliseerd optisch systeemontwerp
- De perfecte combinatie van een brede kijkhoek van 88° en een scherpstelbereik van 20–60 mm brengt het observatiebereik en de detailpresentatie in evenwicht.
- De wetenschappelijke lay-out van 6 LED-vullampen elimineert schaduwen tijdens opnamen op korte afstand en zorgt voor uniforme verlichting zonder blinde vlekken.
- De pixelgrootte van 2,25μm verbetert de beeldkwaliteit in omgevingen met weinig licht aanzienlijk, wat resulteert in minder ruispunten in het beeld.

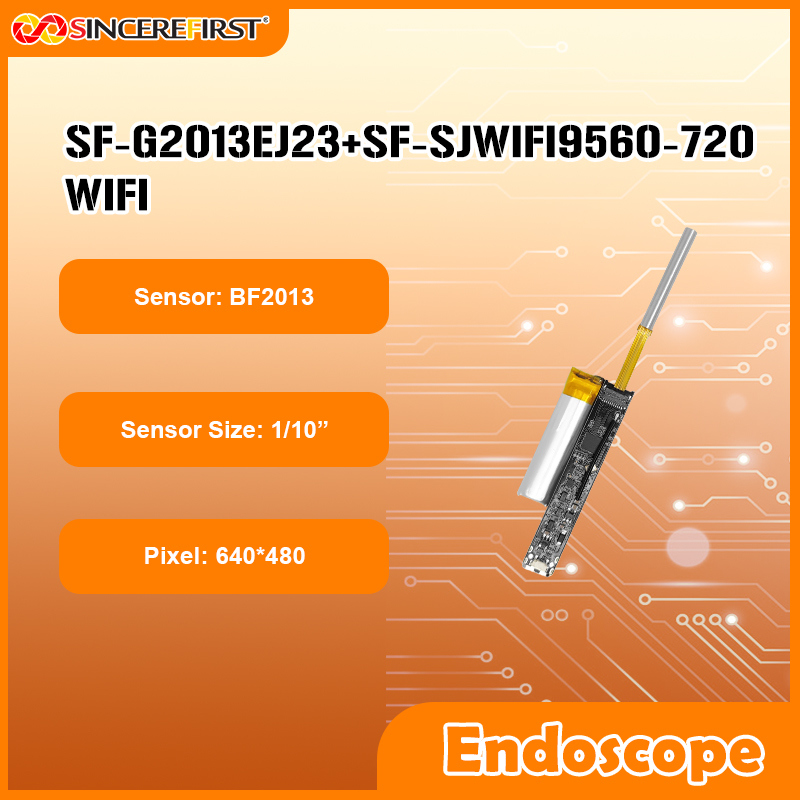

Technische parameters:
| Productnaam |
WiFi DVP Interface Endoscoop Cameramodule
|
|
Sensor
|
BF2013 CMOS
|
| Resolutie |
640x480 |
|
FOV
|
88°
|
|
Sensorgrootte
|
1/10" |
|
Diameter
|
3,5 mm
|
|
Kenmerken
|
LED Endoscoop Cameramodule met Behuizing
|
|
Interface
|
USB2.0 Type-C |
|
Garantie
|
10 jaar
|
|
Pinout
|
4PIN |
Toepassingen:
1. Online monitoring en onderhoud van industriële apparatuur
Geschikt voor interne conditie-inspectie van mechanische apparatuur, pijplassinspectie en kwaliteitsinspectie van precisiecomponenten.
Draadloze connectiviteit vergemakkelijkt flexibele beweging in complexe apparatuurstructuren, terwijl bekabelde connectiviteit voldoet aan de behoeften van langdurige vaste monitoring.
De kleine diameter en robuuste structuur stellen het in staat om gebieden te bereiken die moeilijk toegankelijk zijn voor traditionele gereedschappen voor inspectie.
2. Wetenschappelijk onderzoek, onderwijs en experimentele analyse
Veel gebruikt in scenario's zoals biologische anatomie-observatie, mechanische structuuronderwijs en materiaaloppervlakte-analyse.
De real-time video-overdrachtsfunctie ondersteunt gelijktijdige observatie door meerdere mensen, waardoor de interactie in het onderwijs en de experimentele efficiëntie worden verbeterd.
Het handmatige scherpstelmechanisme voldoet aan de observatiebehoeften van verschillende vergrotingsniveaus, aangepast aan diverse experimentele vereisten.
3. Professionele detectie in speciale industrieën
Op het gebied van auto-onderhoud wordt het gebruikt voor foutdiagnose van kerncomponenten zoals motorinterieurs en versnellingsbakken.
In de bouwkunde is het geschikt voor inspectie en evaluatie van verborgen ruimtes zoals muurinterieurs en pijpgaten.
Tijdens veiligheidsinspecties maakt het snelle inspectie mogelijk van speciale gebieden zoals ventilatiekanalen en apparatuurmezzanines.
4. Medische en veterinaire klinische inspectie
Geschikt voor oppervlakkige medische observatietoepassingen zoals orale onderzoeken en huiddiagnose.
Op veterinair gebied kan het worden gebruikt voor routinematige inspecties van de mondholtes, gehoorgangen en andere delen van huisdieren.
Het geïntegreerde ontwerp vergemakkelijkt desinfectie en onderhoud, en voldoet aan de hygiëne-eisen voor medisch gebruik.
Aangepast proces:
1. U kunt tekeningen of monsters verstrekken, evenals documentatie en ontwikkeld door onze technische medewerkers.
2. Communicatie of vergadering
3. We zullen in detail met u communiceren om te bepalen wat voor product u nodig heeft en proberen het meest geschikte product voor u in te stellen
op basis van uw behoeften.
4. Monsterontwikkeling
5. Bepaal de details van de ontwikkelingsmonster en de levertijd. Communiceer op elk moment om een soepel verloop te garanderen.
6. Monstertesten
7. Test en verouder op uw toepassing, geef testresultaten terug, geen behoefte aan wijzigingen, massaproductie.
