Industriële en medische geïntegreerde CMOS-endoscoopcamera met LED-naakte module

Industriële en Medische Led Geïntegreerde CMOS Endoscoop Camera Blote Module

Productbeschrijving:

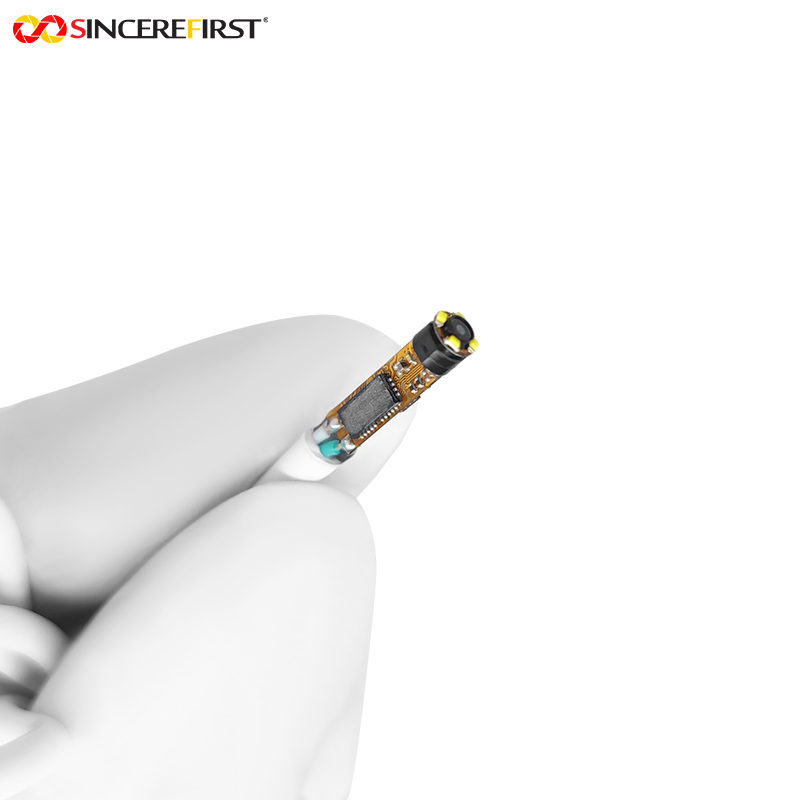

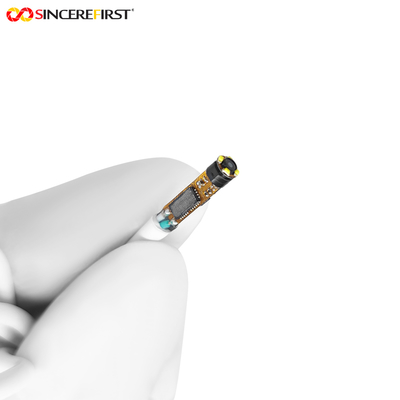

• Dit is een industriële en medische LED geïntegreerde CMOS endoscoop camera blote module, die de OmniVision OV9734 beeldsensor gebruikt. Het beschikt over een 1MP pixel specificatie, in staat om 1280x720 resolutie beelden uit te voeren en ondersteunt een maximale framesnelheid van 30FPS, die voldoet aan de vloeiendheidseisen voor dynamische observatie. Met een sensorgrootte van 1/9 inch en een pixelgrootte van 1,4μm x 1,4μm, balanceert het de prestaties van beelddetails in een geminiaturiseerd ontwerp. Qua optische configuratie is de module uitgerust met een F4.0 diafragma en een brandpuntsafstand van 1,25 mm, met een focusbereik van 10-100 mm, een DFOV (diagonale beeldhoek) van 90° en vervorming gecontroleerd op < -20%. Het maakt gebruik van een handmatige focusmethode, gecombineerd met een lens met een diameter van 3,6 mm en een geïntegreerd ontwerp, wat zorgt voor een hogere integratieflexibiliteit in de vorm van een blote module. Bovendien integreert de lens 4 LED-kralen om verlichting in donkere omgevingen te garanderen, en het productieproces maakt gebruik van SMT-technologie en AA-proces om de productstabiliteit te garanderen.

Kenmerken:

1. Balans tussen mini en beeldvorming: De combinatie van een 1/9-inch sensor en 1,4μm x 1,4μm pixels bereikt een balans tussen compact ontwerp en heldere beeldkwaliteit met een slanke lensdiameter van 3,6 mm, waardoor het geschikt is voor gebruik in smalle ruimtes.
2. Optische prestaties aangepast aan alle scenario's: De beeldhoek van 90° vergemakkelijkt een snelle beheersing van grootschalige scènearrangementen, het focusbereik van 10-100 mm maakt een precieze overschakeling mogelijk tussen detailobservatie van dichtbij en panoramische presentatie van middellange afstand, en de lage vervorming van < -20% vermindert beeldvervorming.
3. Uitstekende bediening en betrouwbaarheid: Het handmatige focusontwerp biedt precieze controle, SMT-technologie en AA-proces zorgen voor de uitlijningsnauwkeurigheid van de lens en sensor, en de geïntegreerde 4 LED-kralen zorgen voor stabiel aanvullend licht voor donkere omgevingen.

4. Hoge integratieflexibiliteit: De blote modulevorm is handig voor downstream fabrikanten om secundaire ontwikkeling uit te voeren op basis van behoeften, en het geïntegreerde ontwerp verbetert de installatieaanpasbaarheid.

Technische parameters:

Toepassingen:

Industriële inspectie: Het kan worden gebruikt voor detectie van corrosie van de binnenwand van pijpleidingen, inspectie van de interne structuur van motoren, enz. De diameter van 3,6 mm dringt gemakkelijk door in smalle kanalen, de beeldhoek van 90° bestrijkt snel het detectiegebied en de focus van 10 mm van dichtbij kan fijne krassen of slijtage van 0,1 mm identificeren.
Medisch hulpmiddel voor diagnose: Geschikt voor endoscopische onderzoeken zoals de spijsverterings- en luchtwegen. De hoge framesnelheid garandeert real-time dynamische beeldvorming, LED-aanvullend licht garandeert de helderheid van het beeld in donkere interne lichaamsomgevingen en de lage vervormingseigenschap verbetert de nauwkeurigheid van de observatie van laesies.

Precisie elektronica detectie: Het kan fijne structuren observeren, zoals soldeerverbindingen van printplaten en chip-pinnen. De hoge integratie van de blote module is handig voor combinatie met detectieapparatuur, en handmatige focus kan de gedetailleerde toestand van elektronische componenten nauwkeurig vastleggen.

Aangepast proces:

1. U kunt tekeningen of monsters verstrekken, evenals documentatie aanvragen en ontwikkeld door onze technische medewerkers.
2. Communicatie of Vergadering
3. We zullen in detail met u communiceren om te bepalen welk product u nodig heeft en proberen het meest geschikte product voor u in te stellen
op basis van uw behoeften.
4. Monsterontwikkeling
5. Bepaal de details van de ontwikkelingsmonster en de levertijd. Communiceer op elk moment om een soepel verloop te garanderen.
6. Monstertesten
7. Test en verouder op uw toepassing, geef testresultaten terug, geen noodzaak om te wijzigen, massaproductie.
