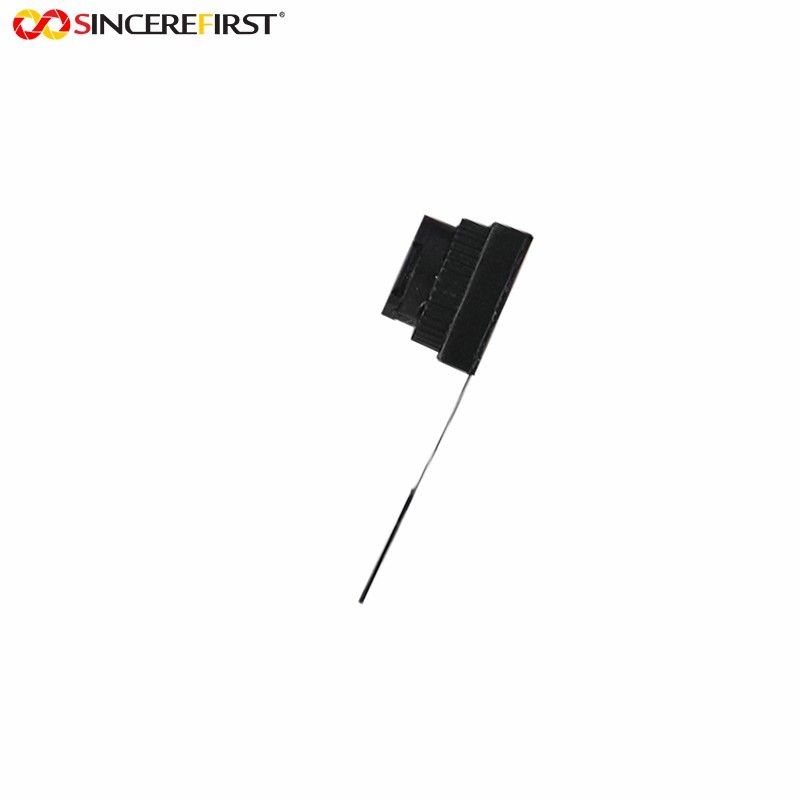

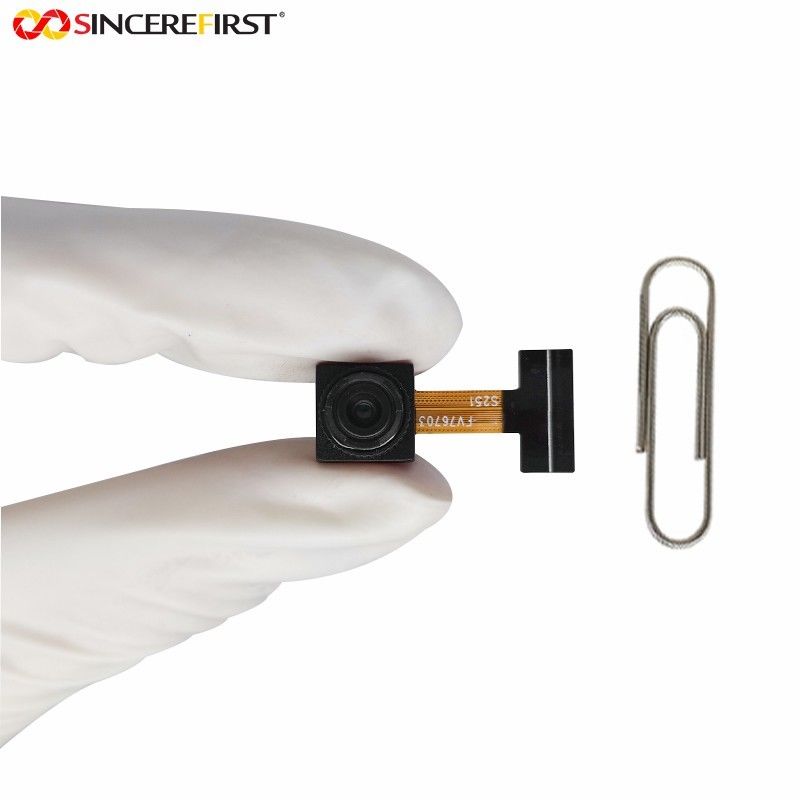

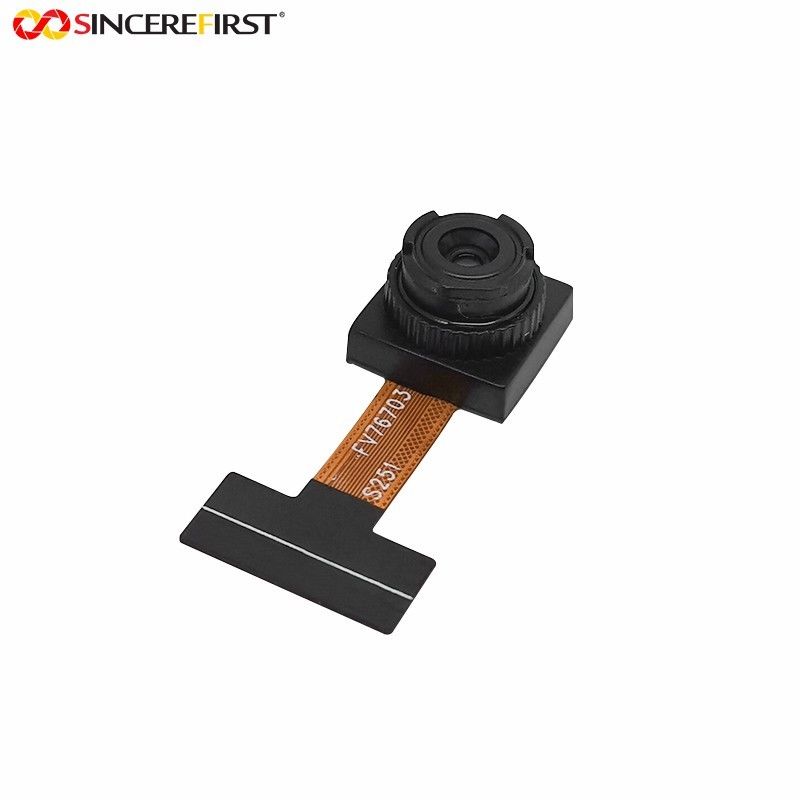

Mini OV7670 CMOS VGA Compact Camera Module met DVP 24 pin interface
Specificaties
| Beeldsensor | OV7670 |
| Grootte van de matrix | 640 x 480 (VGA) |
| Beeldsensorformaat | Type 1/6" |
| Overdrachtspercentage | 30 fps |
| Bekijkhoek | D = 28,7°, H = 22,6° |
| Type lens | Vaste scherpstelling |
| Interface | DVP |
| V.N.B. | 2.8 |
| Vervorming | < 1% |
| Analoog | 2.45V tot 3.0V |
Beschrijving
Deze CCM (compact camera module) is gebaseerd op een OV7670 sensor, gebouwd met een hoge kwaliteit lens en DVP met 24 pin interface.
Het heeft een beeldarray die tot 30 frames per seconde (fps) in VGA kan werken met volledige gebruikerscontrole over beeldkwaliteit, opmaak en gegevensoverdracht.Alle vereiste beeldverwerkingsfuncties, inclusief belichtingscontrole, gamma, witbalans, kleurverzadiging, tintcontrole en meer, zijn ook programmeerbaar via de SCCB-interface.
Kenmerken
◆Deze 0,3 MP mini compacte camera module is gebaseerd op de laagspannings CMOS beeldsensor OV7670, die de volledige functionaliteit van een VGA-camera en beeldprocessor met één chip biedt.
◆De maximale framerate van 30 fps bij VGA-resoluties met volledige gebruikerscontrole over beeldkwaliteit, formattering en gegevensoverdracht via de Serial Camera Control Bus (SCCB).
◆Resolutie: 640 x 480 (VGA); Maximale beeldoverdrachtsnelheid: 30fps@VGA; Uitgangsformaat ((8-bit): YUV/YCbCr 4:2:2, RGB565/555/444, GRB 4:2:2, Raw RGB Data
◆Lens SPEC: Stoklens; 45 graden (D) gezichtsveldhoek; integraal 650 IR filter, alleen zichtbaar licht; minder dan 1% vervorming.
◆ Aanbevolen voor elektronische liefhebbers, dit CCM is compatibel met Arduino, Maple, ChipKit, STM32, ARM, DSP, FPGA en andere MCU-platforms.
Aanvragen
Bezoekersbewakingssysteem
Bewakingssysteem
Aanwezigheidssysteem
Gezichtsherkenning
Scannen van documenten
Hindernissen vermijden
