1MP OV9782 Beeldsensor IoT Global Shutter Cameramodule

1MP OV9782 beeldsensor IoT Global Shutter-cameramodule

Productbeschrijving:

Dit is een 1 MP OV9782 beeldsensor IoT Global Shutter cameramodule, die de OV9782 CMOS-sensor van OmniVision gebruikt. Met een diep geïntegreerde architectuur van OmniPixel®3-GS-technologie en 3μm×3μm grote pixels als kern, bereikt het een nauwkeurig evenwicht tussen kwantumefficiëntie en ruimtelijke resolutie op het gebied van global shutter CMOS: de 3μm grote pixelgrootte verhoogt de lichtinname per pixel aanzienlijk; gecombineerd met de geoptimaliseerde kwantumefficiëntie van de OmniPixel®3-GS-technologie kan het beeldruis verminderen en de zuivere beeldkwaliteit behouden, zelfs in omgevingen met weinig licht, zoals donkere binnenruimtes of tegenlicht buitenshuis, en voldoet het aan de behoeften van uiterst nauwkeurige herkenning en beeldvorming. Ondertussen werkt deze technologie in synergie met de global shutter-functie, en in combinatie met de hoge framesnelheid van 1280x800P bij 120FPS kan deze nauwkeurig details van snel bewegende doelen vastleggen en bewegingsonscherpte voorkomen.

De module heeft effectieve pixels van 1 MP en ondersteunt het 8/10-bits RAW-uitvoerformaat, waardoor de acquisitie van originele beeldgegevens voor native gegevensverwerking door backend AI wordt gegarandeerd. De sensorgrootte is 1/4 inch en de optische configuratie omvat een F2.2 groot diafragma en een brandpuntsafstand van 1,66 mm. Het brede scherpstelbereik van 30 cm~Infinity past zich aan opnamescenario's op meerdere afstanden aan, terwijl het ultragrote gezichtsveld (FOV) van 120° in combinatie met de lage tv-vervorming van < -10% een brede dekking mogelijk maakt en tegelijkertijd een nette beeldkwaliteit garandeert.

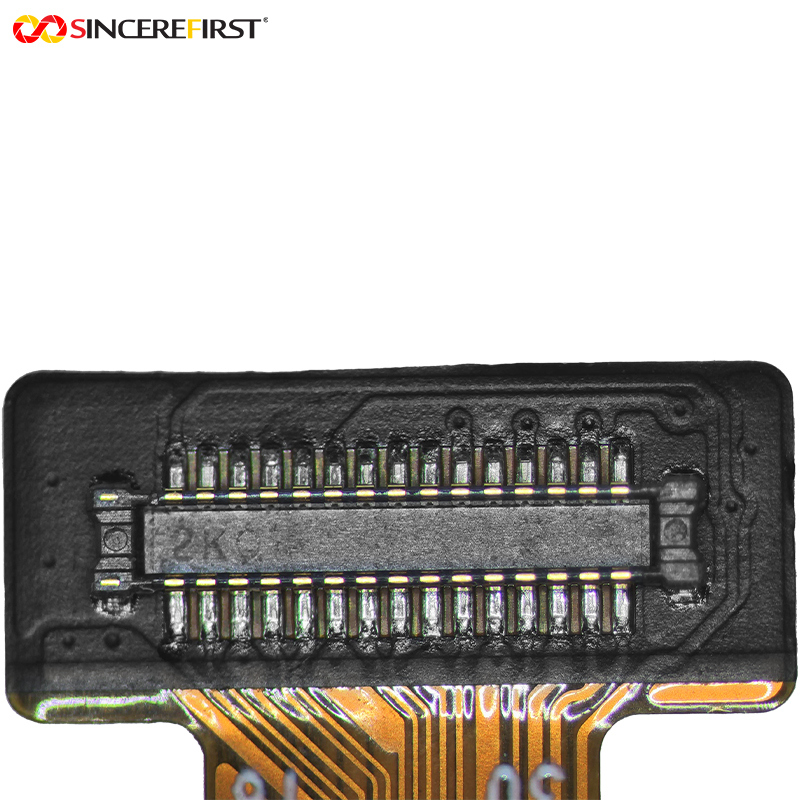

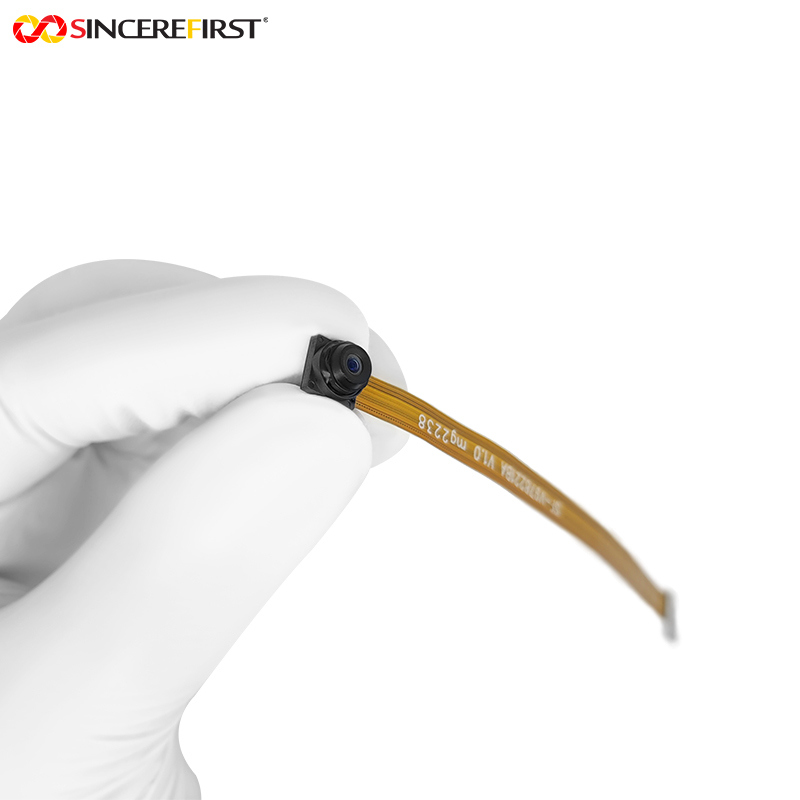

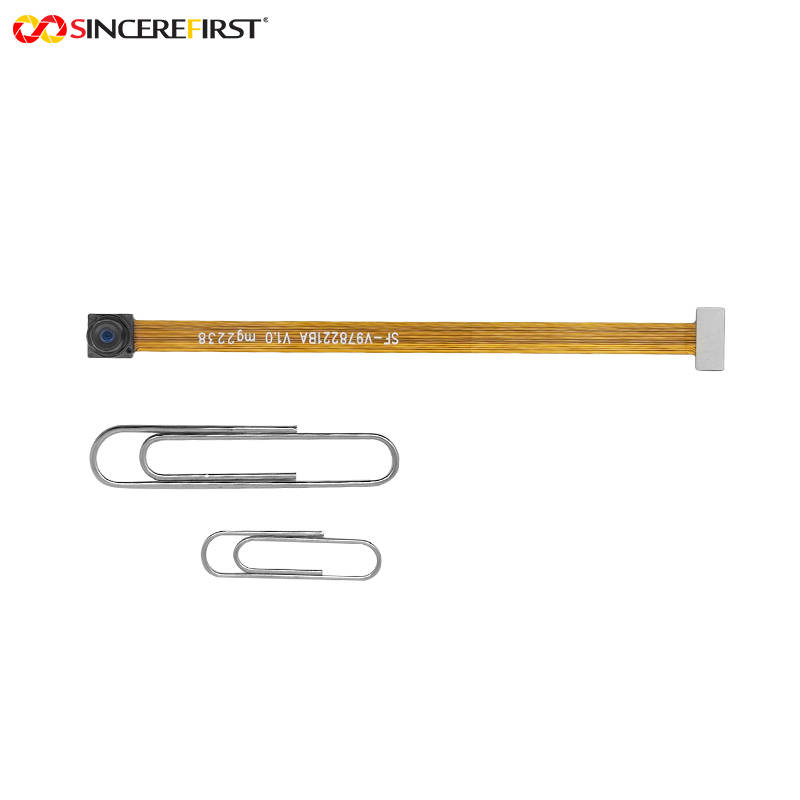

Het product heeft een vaste brandpuntsafstand met handmatige scherpstelling en beschikt over een compact strookvormig ontwerp van slechts 7 mm x 7 mm x 5,12 mm, dat flexibel kan worden ingebed in smalle installatieruimtes. Het is ook compatibel met zowel de tweekanaals MIPI seriële uitgangsinterface als de DVP parallelle uitgangsinterface. Het is vervaardigd via het SMT-proces en AA-technologie (Active Alignment) en garandeert de precisie en stabiliteit van massaproductie. Bovendien heeft het meerdere internationale tests en certificeringen doorstaan, waaronder CE, FCC, RoHS en REACH, en voldoet het volledig aan de wereldwijde normen voor markttoegang.

Functies:

1. Beeldvormingsmogelijkheden bij weinig licht:De 3μm×3μm grote pixels in combinatie met de OmniPixel®3-GS-technologie verbeteren de efficiëntie van de lichtinname en de kwantumefficiëntie aanzienlijk in omgevingen met weinig licht, waardoor ruisinterferentie wordt verminderd en de zuiverheid van het beeld en het herstel van details worden gewaarborgd.
2. HD dynamische beeldkwaliteit:De hoge framesnelheid van 120 FPS werkt in synergie met de global shutter-functie om bewegingsonscherpte in snel bewegende scenario's volledig te elimineren. Tegelijkertijd behoudt het 8/10-bits RAW-uitvoerformaat meer beelddetails, wat zich aanpast aan de behoeften van uiterst nauwkeurige beeldverwerking.
3. Uitstekende optische prestaties:Het ultragrote gezichtsveld van 120° vergroot het bereik van de beelddekking; de lage TV-vervorming van < -10% voorkomt rekvervorming aan de beeldranden. Gecombineerd met het brede scherpstelbereik van 30 cm ~ oneindig maakt dit een naadloze aanpassing aan scenario's op korte, middellange en lange afstand mogelijk.
4. Sterk integratie-aanpassingsvermogen:Het compacte formaat van 7 mm x 7 mm x 5,12 mm en het strookvormige ontwerp passen zich aan smalle installatieruimtes aan; het ontwerp met dubbele interface is compatibel met verschillende hardwareplatforms, waardoor een snelle integratie zonder aanvullende aanpassingen mogelijk is.​
5. Betrouwbaarheid van industriële kwaliteit:Het SMT-proces en de AA-technologie zorgen voor de optische precisie en massaproductiestabiliteit van de module. Meerdere internationale certificeringen bestrijken grote mondiale markten, waardoor de nalevingsrisico's voor eindproducten worden verminderd
6. RAW-domeingegevensgetrouwheid:De native 10-bits RAW-uitvoer omzeilt de kleurinterpolatie- en ruisonderdrukkingsprocessen van de nabewerkings-ISP, waardoor originele gegevens rechtstreeks in Bayer-patroon worden uitgevoerd. Het biedt ongecomprimeerde informatie op sensorniveau voor backend deep learning-algoritmen, waardoor het bijzonder geschikt is voor scenario's die nauwkeurig kleurherstel vereisen, zoals medische diagnose en multispectrale analyse.

Technische parameters:

Toepassingen:

• Slimme woning:Dankzij het grote pixelvoordeel kan de camera de activiteitsstatus van gezinsleden 's nachts of bij weinig licht duidelijk herkennen; het brede gezichtsveld kan een groter binnengebied bestrijken, en één enkel apparaat kan de hele kamer bewaken; het compacte ontwerp maakt verborgen integratie in producten voor thuis mogelijk, waarbij de esthetiek behouden blijft zonder dat dit ten koste gaat van de prestaties
• VR/AR:De hoge framesnelheid van 120 FPS in combinatie met de globale sluiter kan snelle handbewegingen en hoofdrotaties nauwkeurig vastleggen, waardoor vloeiende, onscherpe visuele gegevens worden verkregen; De uitstekende nabij-infraroodresponskarakteristieken ondersteunen de samenwerking met infraroodmarkeringen om zeer nauwkeurige ruimtelijke positionering en bewegingsregistratie te bereiken, waardoor het realisme van meeslepende ervaringen wordt vergroot.
• AOI-inspectie:Bij een bordtransportsnelheid van 2 m/s op SMT-productielijnen bevriest de Global Shutter beelden van soldeerverbindingen en componenten; de pixelresolutie van 3μm voldoet aan de inspectie-eisen voor 01005-componenten; NIR-verlichting onderdrukt reflectie-interferentie van pads; de 10-bits RAW-gegevens ondersteunen deep learning-modellen bij het identificeren van verborgen defecten zoals microscheuren en koude soldeerverbindingen.

Aangepast proces:

1. U kunt tekeningen of monsters aanleveren, maar ook documentatie opvragen en door laten ontwikkelenonze technische staf.
2. Communicatie of ontmoeting
3. We zullen gedetailleerd met u communiceren om te bepalen welk product u nodig heeft en proberen het meest geschikte product voor u in te stellen
volgens uw behoeften.
4. Voorbeeldontwikkeling
5. Bepaal de details van de ontwikkelingsmonster en de levertijd. Communiceer op elk moment om een ​​soepele voortgang te garanderen.
6. Monstertesten
7. Test en verouder uw toepassing, feedback testresultaten, hoeft niet te worden gewijzigd, massaproductie.
