De IMX347LQR-C is een diagonale 9,04 mm (Type 1/1.8) CMOS actieve pixel type solid-state beeldsensor met een vierkant pixel array en 4,17 M effectieve pixels..2 V, en interface 1.8 V drievoudige voeding, en heeft een laag stroomverbruik..Deze chip heeft een elektronische sluiter met variabele lading-integratie tijd.
1. CMOS actieve pixeltypen
2Ingebouwde schakeling voor het instellen van de timing, H/driver en seriecommunicatie
3Invoerfrequentie: 6 tot 27 MHz/37,125 MHz/74,25 MHz
4Aantal aanbevolen opnamepixels: 2688 (H) * 1520 (V) ca.4.09M pixels
5. Afleesmodus
Alle-pixel scan modus
Modus voor het knippen van een venster
Verticale/horizontale richting-normaal/omgekeerde afleesmodus
6. Leestempo
Maximale beeldsnelheid in All-pixel scanmodus2688 ((H) X1520 ((V) AD10bit: 90 frames/s
7. High Dynamic Range (HDR) functie
Meerdere blootstellingen HDR
Digitale overlap HDR
8. Versnellingsluchterfunctie (resolutie1H-eenheden)
9. 10-bits/12-bits A/D-omvormer
10. Conversiegewinningsschakeling (HCG-modus/LCG-modus)
11. CDS/PGA-functie
0 dB tot 29,4 dB:Analoogwinst 29,4 dB (stappenhoogte 0,3 dB)
29.7 dB tot 71,4 dB: Analoogverbetering 29,4 dB + Digitaalverbetering0,3 tot 42 dB (stappenhoogte 0,3 dB)
12. Ondersteunt I/O
CSI-2-seriegegevensuitgang (2 Lane /4 Lane,RAW10/RAW12 uitgang)
13Aanbevolen afstand van de pupil: -30 mm tot -∞
| Technische parameter | Waarde |
|---|---|
| Sensormodel | Sony IMX347 CMOS |
| Grootte van de module | Compatibel met 38mmX38mm en 32mmx32mm kan worden aangepast |
| Grootte van de sensor | 1/2.9" |
| Pixelgrootte | 20,9 μm X2,9 μm |
| Uitvoerformaat | SMT ((ROSH) |
| Pixelgrootte | 1.0μmX1.0μm |
| Afstand van het object | 1cm~∞ |

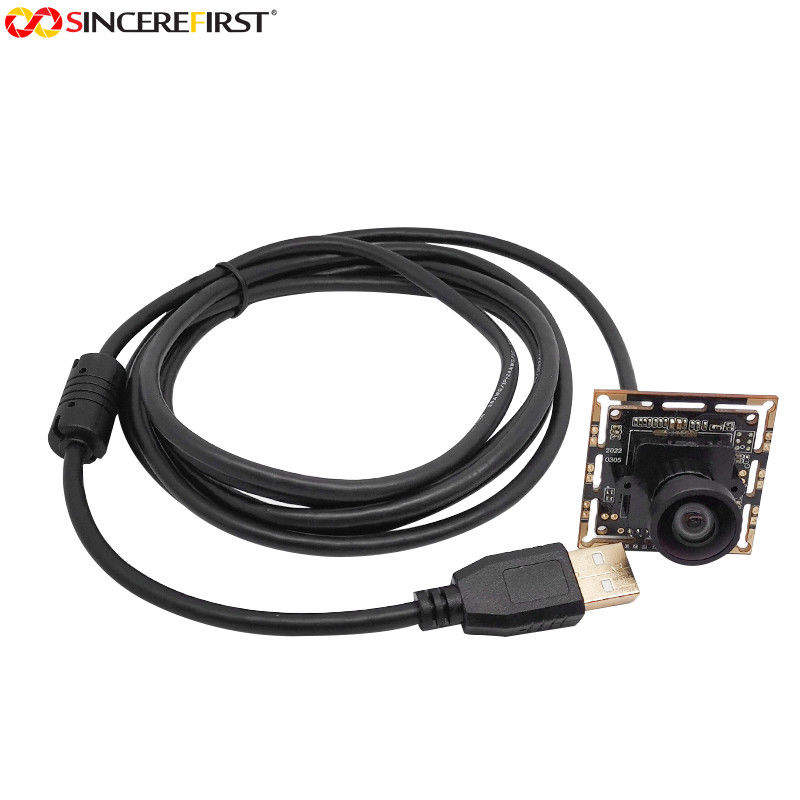

| Interface | USB2.0 High Speed ((4 Pin-2.0 mm terminalpoort) |
| Werkkracht | 220mA ((VGA) |
| Werkspanning | USB-DC5V |
Fabriekautomatisering
Robotica
Gezondheidszorg
Defectdetectie Machine Vision
Kiosk
Autodashcam
