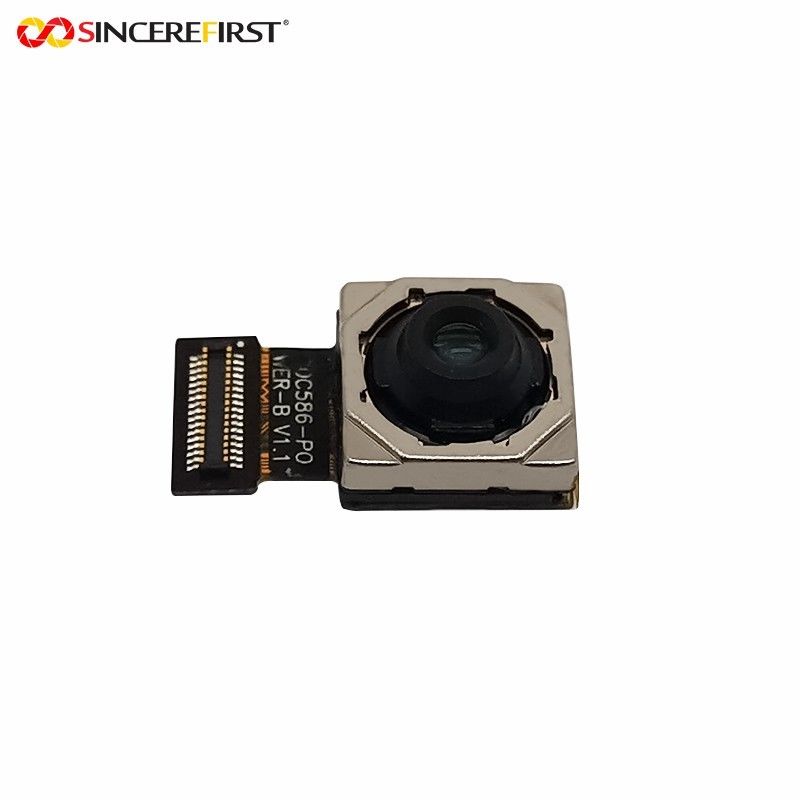

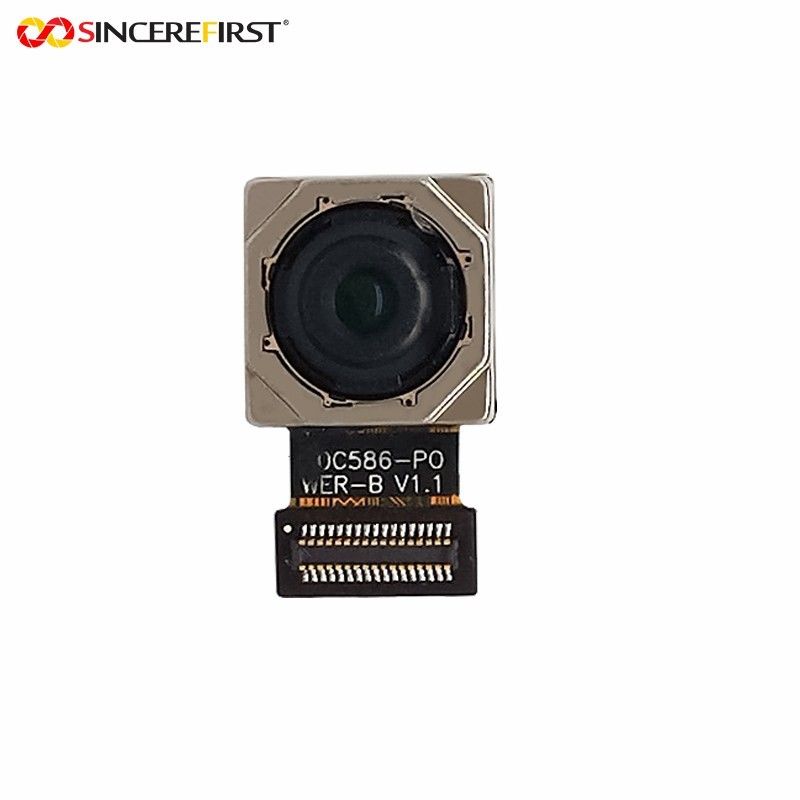

Optische Sony IMX586 VCM CMOS camera module voor drones en FPV

Optische Sony IMX586 VCM CMOS camera module voor drones en FPV

Specificaties

Beschrijving

IMX586 is een diagonaal 8.000 mm (Type 1/2.0) 48 Mega-pixel CMOS actieve pixel type gestapelde beeldsensor met een vierkant pixel array. It adopts Sony's back-illuminated and stacked CMOS image sensor to achieve high speed image capturing by column parallel A/D converter circuits and high sensitivity and low noise image (comparing with conventional CMOS image sensor) through the backside illuminated imaging pixel structureHet werkt met vijf voedingsspanningen: analoge 2,9 V en 1,8 V, digitale 1,1 V, P L L-PHY 1,1 V en 1.8 V voor input/output-interface en bereikt een laag stroomverbruik.

Kenmerken

◆Achterverlichting en gestapelde CMOS-beeldsensor
◆Quad Bayer Coding kleurenfilter
◆Fase detection autofocus (PDAF)
◆High Frame Rate 30fps@ Full resolution (QBC Re-mosaic) / 30fps@QBC-HDR / 120fps@2x2 Adjacent Pixel Binning (16:9) / 240fps@2x2 Adjacent Pixel Binning V2H2 ((16:9)
◆Hoog signaal/geluidsverhouding (SNR)
◆Dual sensor synchronisatie werking
◆Inbouwd 2D-dynamisch fout-pixelcorrectie
◆Lens schaduwcorrectie (LSC)
◆Ingebouwde temperatuursensor
◆Uitvoervideoformaat RAW10/8, COMP8
◆QBC Re-mosaïekfunctie
◆QBC HDR-functie
◆Twee PLL's voor onafhankelijke klokgeneratie voor pixelbesturing en gegevensuitvoerinterface
◆CSI-2-seriegegevensuitgang MIPI D-PHY 2lane/4lane, max. 2,5 Gbps/lane, D-PHY spec. vers. 1.2 conform MIPI C-PHY 1/2/3trio, max. 2,5 Gsps/Trio, C-PHY spec. vers. 1.0 conform
◆ 2-draad seriecommunicatie (ondersteunt I2C "Fast-mode" en "Fast-mode Plus")
◆28K bit OTP-ROM voor gebruikers

Structuur van het apparaat

◆CMOS-beeldsensor

◆Beeldgrootte: diagonaal 8.000 mm (type 1/2.0)

◆Totaal aantal pixels: 8032 (H) × 6248 (V) ongeveer 50,18 M pixels

◆Aantal effectieve pixels: 8032 (H) × 6088 (V) ongeveer 48,89 M pixels

◆Aantal actieve pixels: 8000 (H) × 6000 (V) ongeveer 48,00 M pixels

◆Chipgrootte: 7,504 mm (H) × 5,659 mm (V)

◆Eenheidscelgrootte: 0,80 μm (H) × 0,80 μm (V)

◆ Substraatmateriaal: silicium

Aanvragen

Robots, drones
Actiecamera's
Toepassingen voor 3D-scannen
Kamer voor velddieren
Opname in slow motion
Machine vision, enz.
