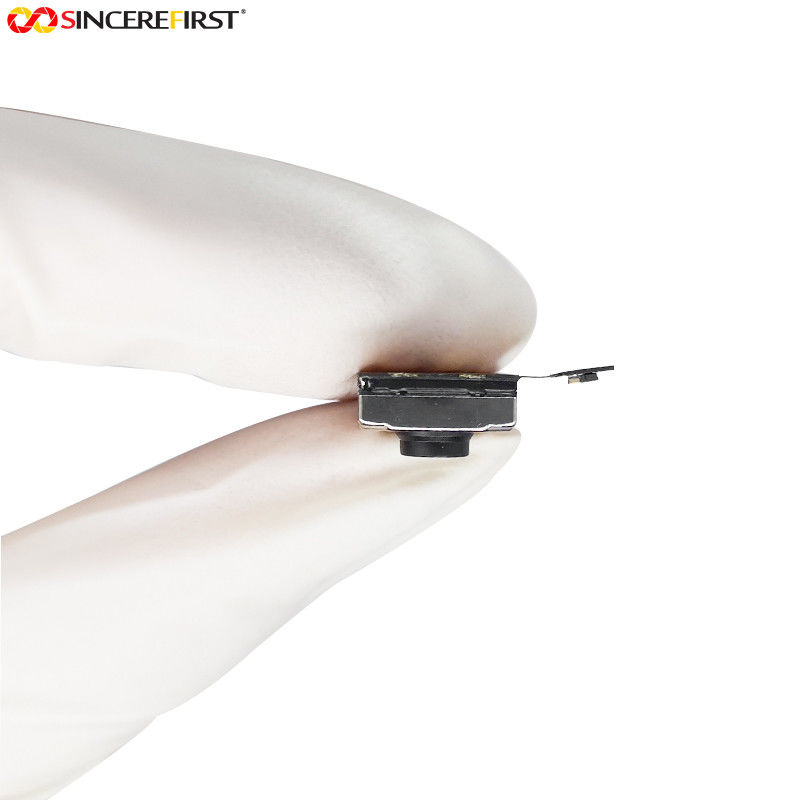

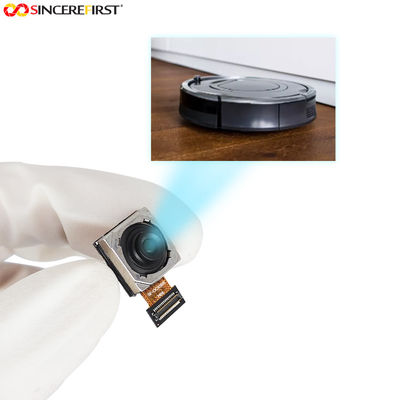

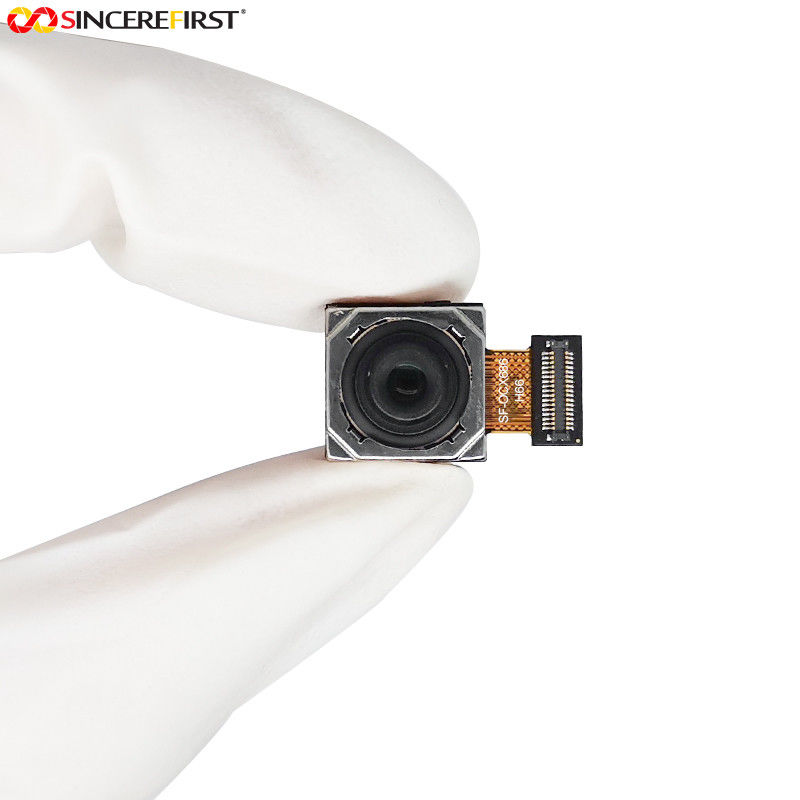

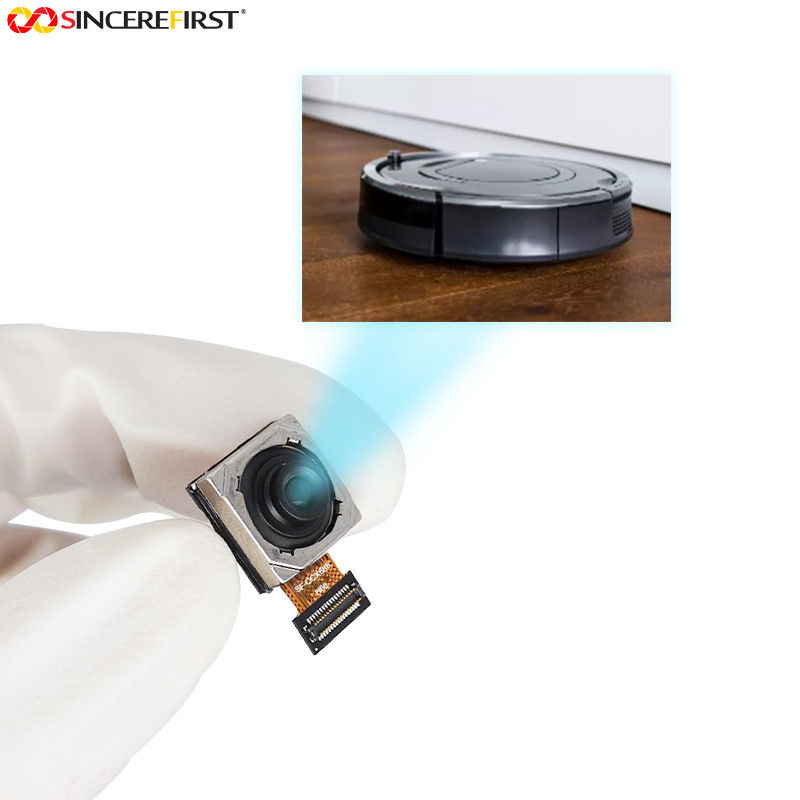

De Cameramodule 64 van Sony IMX686 FPC Megapixel 1/1.73 6P Lens

De automodule van de de Sensorcamera van het Nadruk64mp Sony IMX686 Mobiele Beeld

Specificaitons

Beschrijving

IMX686 is een diagonale 9,251 mega-Pixelcmos van mm (Type 1/1,73) 64 actieve sensor van het pixeltype gestapelde beeld met een vierkante pixelserie. Het keurt Sony en gestapelde CMOS beeldsensor hoge snelheidsbeeld vangend door kolom goed wordt achter-verlicht parallelle A/D-convertorkringen en hoog gevoeligheid te bereiken en met geringe geluidssterkte beeld die (met conventionele CMOS beeldsensor vergelijkbaar zijn) door de achtereind verlichte structuur die van het weergavepixel. R, van G, en B-het mozaïekfilter van de pigment is de primaire kleur aangewend. Het werkt met vier voedingenvoltages: analogon 2,9 V en 1.8V, digitale 1,1 V en 1,8 V voor input-output interface en bereikt lage machtsconsumptie. Bovendien wordt dit product ontworpen voor gebruik in mobiele telefoon en tabletpc. Wanneer het gebruiken van dit voor een andere toepassing, waarborgt Sony Semiconductor Solutions Corporation niet de kwaliteit en de betrouwbaarheid van product. Daarom gebruik dit voor toepassingen buiten mobiele telefoon en tabletpc niet. Raadpleeg uw Sony Semiconductor Solutions Corporation-vertegenwoordiger als u om het even welke vragen hebt.

Eigenschappen

◆Achter-verlichte en gestapelde CMOS beeldsensor

◆Van de de Codage (QBC) kleur van vierling de filterregeling Bayer

◆De Autonadruk van de faseopsporing (PDAF)

◆Het hoge van de resolutie (QBC-re-Mozaïek) 30fps@QBC-HDR 30fps@V2H2 qbc-HDR 120fps@2x2 van Framesnelheid30fps@Full van het Pixelbinning Aangrenzende Pixel Binning V2H2 Aangrenzende (16:9) 240fps@2x2 (16:9)

◆Hoog signaal aan lawaaiverhouding (SNR)

◆De dubbele verrichting van de sensorsynchronisatie

◆De ingebouwde 2D Dynamische Correctie van het Tekortpixel (DPC)

◆Lens die Correctie (LSC) in de schaduw stellen

◆Ingebouwde temperatuursensor

◆Output videoformaat van RUWE 10, RUWE 8, RAW14 (QBC HDR zonder Lokale Tone Mapping)

◆QBC-re-Mozaïekfunctie

◆Super Nachtwijze

◆De functie van QBC HDR

◆Twee PLLs voor onafhankelijke klokgeneratie voor pixelcontrole en de interface van de gegevensoutput

◆CSI-2 periodieke gegevensoutput
MIPI D-PHY 2lane/4lane, Max.2.5Gbps/laneD-PHYspec.ver.
Volgzame MIPI c-PHY1/2/3trio.Max4.5Gsps/TrioC-PHYspec.ver.1.2
◆periodieke mededeling met 2 draden (Steunen I2C " Snelle wijze"" snel-Wijze plus " en I3C)
◆5K beetje van OTP-ROM voor gebruikers

Apparatenstructuur

◆CMOS beeldsensor

◆Beeldgrootte: Diagonale 9,251 mm (Type 1/1,73)

◆Aantal efficiënte pixel: 9344 (h) de pixel van × 7024 (v) ong. 65,6 M

◆Aantal actieve pixel: 9248 (h) de pixel van × 6944 (v) ong. 64,2 M

◆Spaandergrootte: 8,638 mm (h) × 6,460 mm (v)

◆De grootte van de eenheidscel: 0,80 μm (h) × 0,80 μm (v)

◆Substraatmateriaal: Silicium

Toepassingen

industriële, medische, beeldverwerking, voor toegangsbeheer, voor microscopen, voor slim verkeer, onderwijs, voor onderzoek en ontwikkeling, voor kleinhandels, voor metrologie, voor ingebedde apparaten, voor de automobielindustrie, landbouw, voor UAVs, voor elektronika, voor robotica, voor verkeer controle
