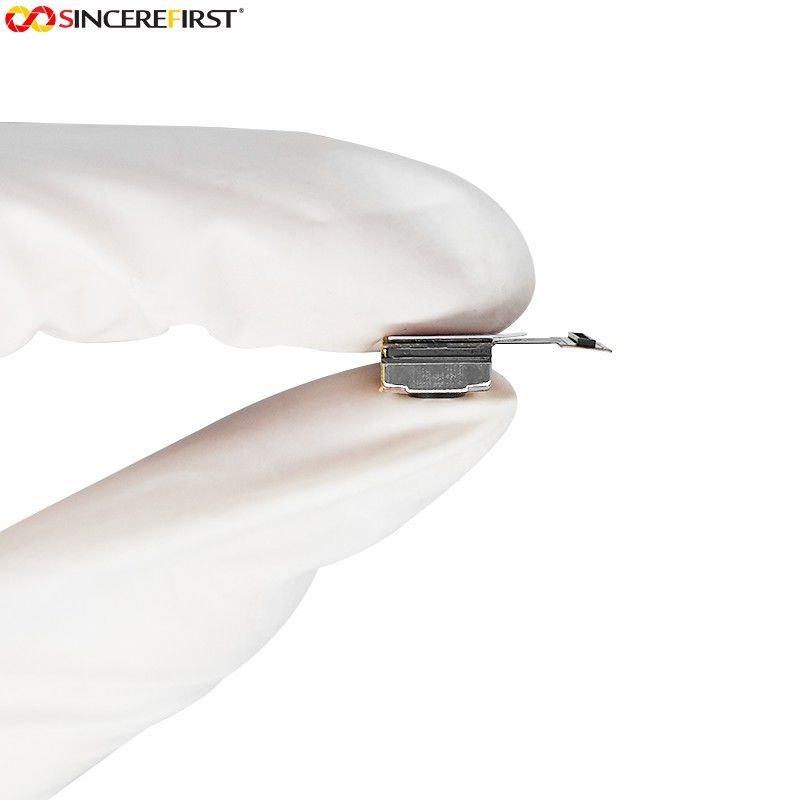

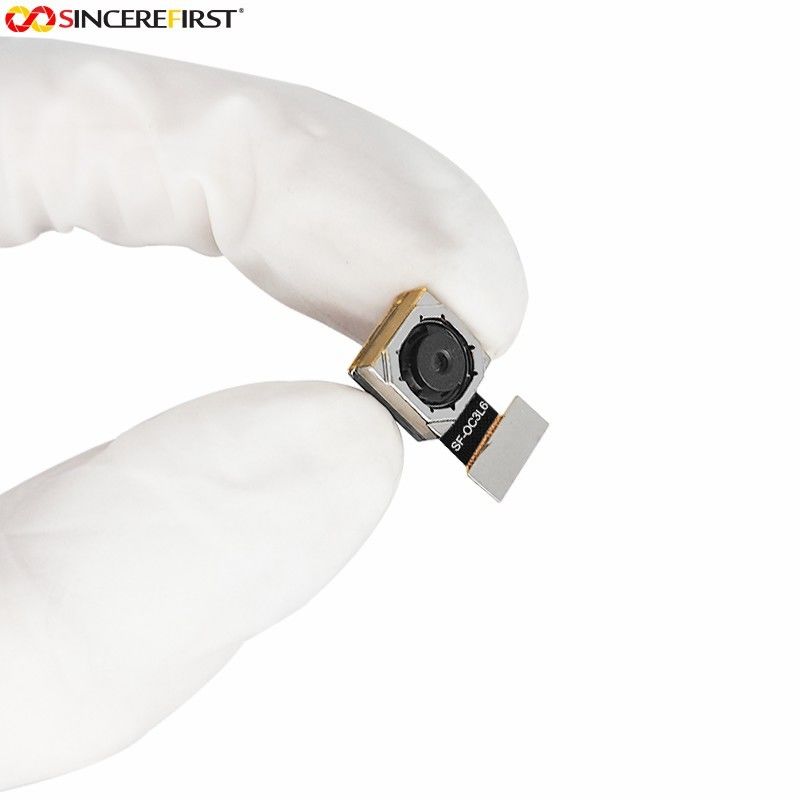

13mp van de het Beeldsensor S5K3L6 Mipi van Samsung CMOS de Cameramodule voor Aftasten
Specificaitons
| Beeldsensor | 1/3.06 ' ‚S5K3L6XX03-FGX9 |
| Pixelgrootte | 1.12μm (H) x 1.12μm (V) |
| Resolutie | 13 Megapixel 4224H x 3136V |

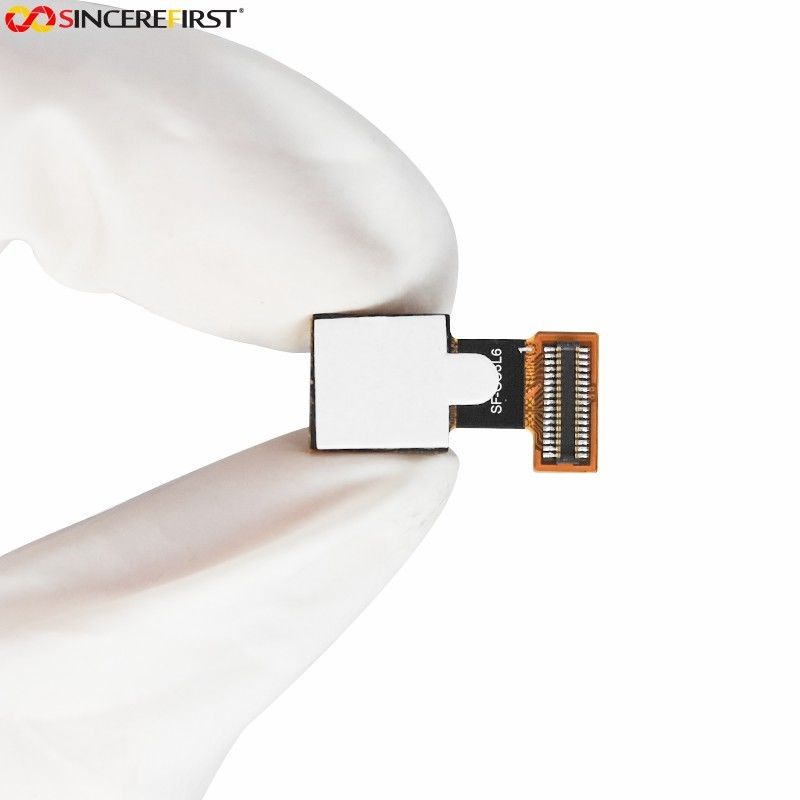

| Interface | 30pin MIPI |
| Gezichtsveld | 82° |
| Nadruktype | Autonadruk |
| Objectieve Afstand | 10cm aan Oneindigheid |
| Blindtype | Rolling shutter |
| Brandpuntsafstand | 3.65mm |
| AVDD | 2.8V |
Beschrijving
S5K3L6 is een hoogst geïntegreerde 13M spaander van de pixelcamera die een CMOS beeldsensor (de GOS) omvat, de functionaliteit van de beeldcorrectie en periodieke transmissie gebruikend 4 steeg MIPI. Het wordt vervaardigd gebruikend het proces van de het beeldsensor van SAMSUNG CMOS voor weergavetoepassingen wordt ontwikkeld om een hoog rendement dat en low-power photosensor te realiseren. De sensor bestaat uit 4208 × 3120 efficiënte pixel (4224 × 3136 actieve pixel) die het 1/3-duim optische formaat aanpast.
De GOS heeft op-spaander 10 beetjesadc series om de pixeloutput en de Gecorreleerde Dubbele Bemonstering digitaal weer te geven (CDS
om Vast Patroonlawaai (FPN) drastisch te verminderen. Het neemt de functies van de op-spaandercamera zoals gegevens het binning op.
gegevens het formatteren.
S5K3L6 is geschikt voor de lage module with2.8V/1.05 V van de machtscamera voeding.
Eigenschappen
◆13Mp sensor met 1/3“ optica
◆De Grootte van het eenheidspixel: 1.12 μm x um 1,12
◆Efficiënte Resolutie: 4208 (h) de pixel van × 3120 (v)
◆Actieve Resolutie: 4224 (h) de pixel van × 3136 (v)
◆Kleurenfilter: RGB Bayer-Patroon
◆Blindtype: Elektronische Rolling shutter en het globale terugstellen
◆Max. Normale Framesnelheid: 30 fps @ Hoogtepunt
◆Max. Videoframetarief: 60 fps @ FHD, 120fps @ HD
◆Datasnelheid: 1.25 Gbps/steeg
◆ADC Nauwkeurigheid: 10 beetjes
◆Zet om: MIPI CSI-2 (1,25 Gbps per steeg, 4 stegen) Outputformaten - (beknotte) RAW8, RAW10
◆Besturingsinterface: ' Van het de Slavenadres van Nd I2C de steun i2C-compatibel systeem/2 voor Dubbele camera
◆3.5 Kbits van op-Spaanderotp geheugen voor gebruikers
◆Analoge aanwinst x16
◆Verticale Tik en Horizontale Spiegelwijze
◆Gemiddeld-sub-bemonstert - 2/2
◆Slechte Pixelcorrectie
◆De ingebouwde generatie van het testpatroon
◆Leveringsvoltage: 2.8 V voor analogon, 1,8 V of 2,8 V voor I/O, en 1,05 V voor digitale kernlevering
◆Werkende temperatuur: – 30 ℃ aan + 70 ℃
◆Van de achtereindverlichting (BSI) de structuur

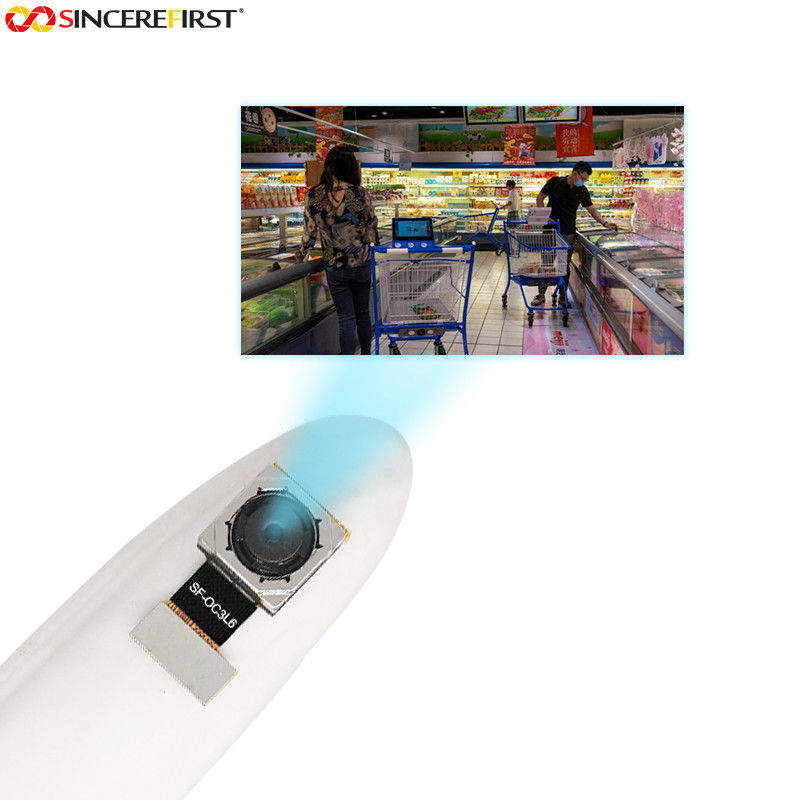

Toepassingen
Streepjescodeaftasten
3D Aftasten
Virtuele/Vergrote Werkelijkheid
Het positionele Volgen
Bewegingsherkenning
Beeldverwerking
Biometrisch Aftasten
