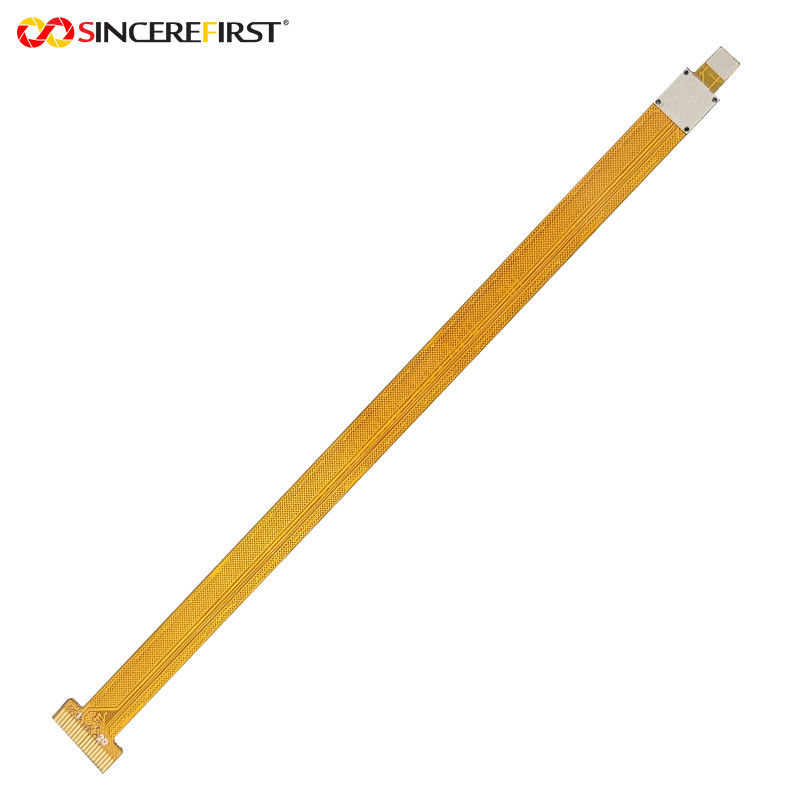

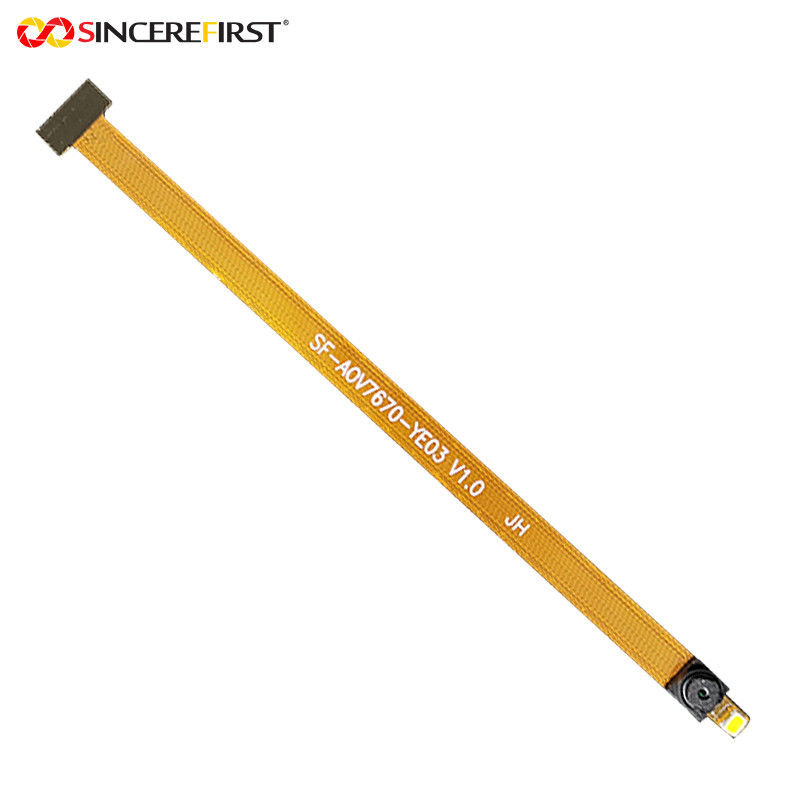

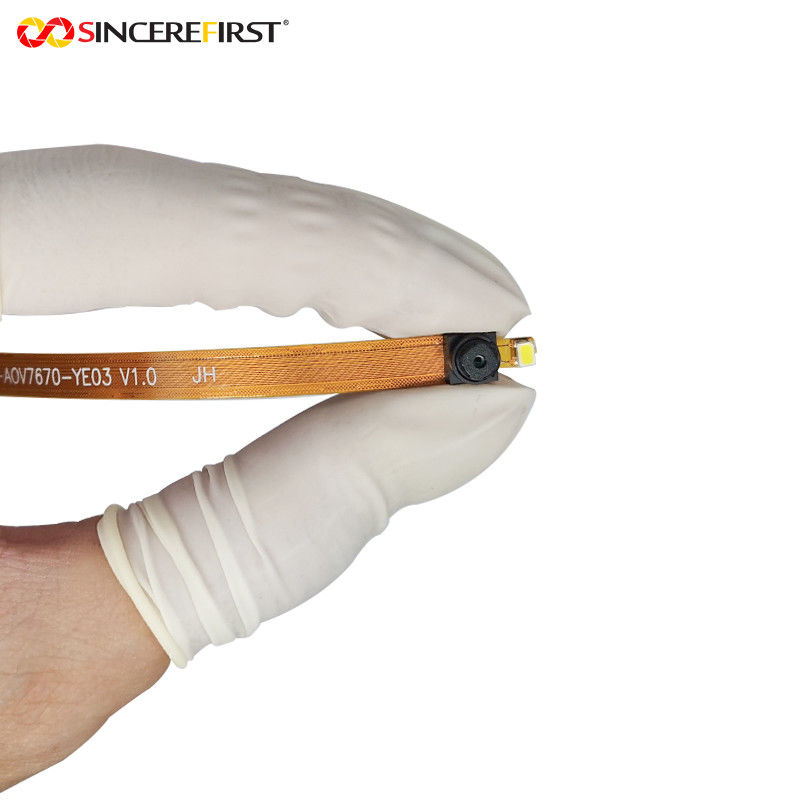

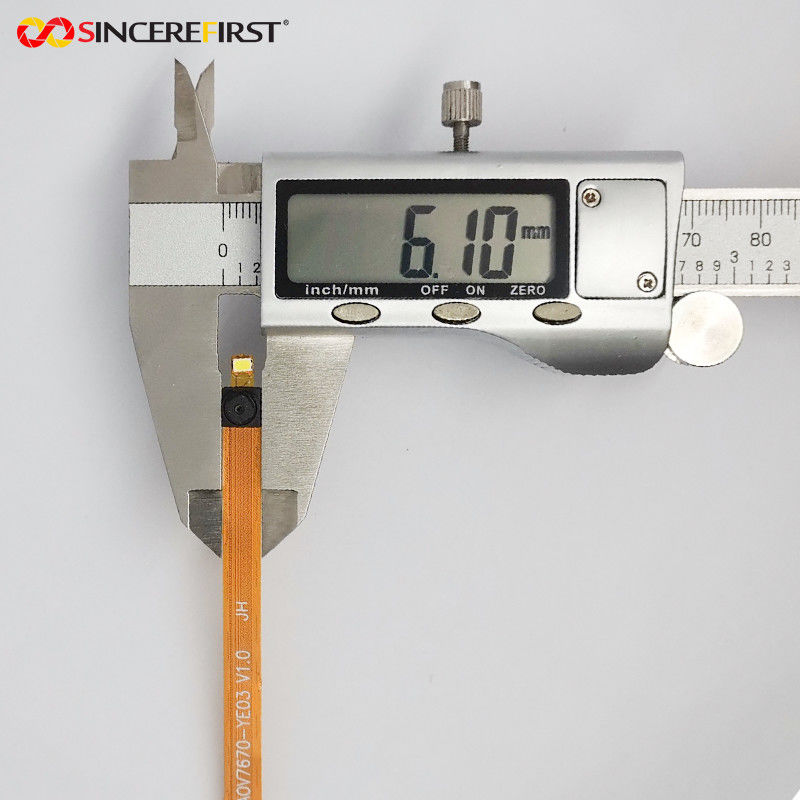

Van de de Cameramodule van 0.3MP OV7670 ESP32 de Frambozenpi CMOS VGA Sensor

Van de de Frambozenpi CMOS VGA Sensor Esp32 van 0.3MP OV7670 de Cameramodule

Specificaitons

Beschrijving

OV7670 is een populaire die CMOS cameramodule wijd in op microcontroller-gebaseerde systemen zoals Arduino, Framboos Pi, en andere ingebedde systemen wordt gebruikt.
OV7670 steunt resolutie een van VGA (640x480) en kan tot 30 frames per seconde vangen. Het heeft een sensor van het op-spaanderbeeld die RGB gegevens vangen, en een analoge bewerker die volledig-kader, venster, en de sub-bemonsterde wijzen van de beeldaanwinst verstrekt.
OV7670 kan zowel ruwe als samengeperste beeldformaten veroorzaken, en heeft een JPEG-motor van de hardwarecompressie voor snelle en efficiënte beeldverwerking. Bovendien, heeft het een ingebouwde 10 beetje analoge-digitaal convertor (ADC) die het analoge signaal van de sensor in een digitaal signaal voor gemakkelijkere verwerking omzet.
De module kenmerkt ook een programmeerbare klokgenerator, die voor flexibiliteit in beeld vangt timing en de capaciteit toestaat om beeldkenmerken zoals helderheid, contrast, verzadiging, en tint te verfijnen.
Globaal, is OV7670 een betrouwbare en gemakkelijk te gebruiken cameramodule geschikt voor diverse toepassingen op het gebied van computervisie en robotica.

Eigenschappen

◆Deze mini Compacte de Cameramodule van 0.3MP is gebaseerd op de laag voltagecmos beeldsensor OV7670, die de volledige functionaliteit van een single-chip de camera en het beeldbewerker van VGA verstrekt.
◆Maximum framerate van 30fps bij VGA-resoluties met volledig gebruikersbesturingselement over beeldkwaliteit, het formatteren en de overdracht van outputgegevens door de Periodieke Bus van de Cameracontrole (SCCB).
◆Resolutie: 640 x 480 (VGA); Maximumbeeldoverdrachtssnelheid: 30fps@VGA; Outputformaat (met 8 bits): YUV/YCbCr 4:2: 2, RGB565/555/444, GRB-4:2: 2, Ruwe RGB Gegevens
◆Lensspecificatie: Voorraadlens; de hoek van het 45 graad(d) gebied van mening; Integrale 650 IRL filter, zichtbaar slechts licht; Lager dan 1%-vervorming.
◆Geadviseerd voor elektronische minnaars, is dit CCM compatibel met Arduino, Esdoorn, ChipKit, STM32, WAPEN, DSP, FPGA, en andere MCU-platforms.
◆Regelbare kleurenverzadiging, helderheid, contrast, en scherpte
◆Volledige automatische blootstellingscontrole, met inbegrip van automatische aanwinstencontrole (AGC) en automatische witbalans (AWB)

Toepassingen

OV7670 is een CMOS beeldsensor voor gebruik in diverse toepassingen wordt ontworpen die. Sommige gemeenschappelijke toepassingen van OV7670 omvatten:

1. Digitale camera's: OV7670 kan als goedkope camerasensor in digitale camera's worden gebruikt.

2. Veiligheidssystemen: De high-resolution beelden door OV7670 worden verstrekt maken tot het ideaal voor gebruik in veiligheid en toezichtsystemen dat.

3. Medische weergave: OV7670 kan in medisch weergavemateriaal zoals endoscopen en microscopen worden gebruikt.

4. Robotica: OV7670 wordt gebruikt in robotica om visiemogelijkheden aan robots te verstrekken, zoals objecten opsporing en het volgen.

5. Gokken: OV7670 kan in gokkentoepassingen worden gebruikt om videoinput in real time voor interactief gokken te verstrekken.

6. Automobieltoepassingen: OV7670 kan in automobieltoepassingen zoals rear-view camera's worden gebruikt en systemen bestuurder-bijwonen.

7. Industriële automatisering: OV7670 wordt gebruikt in industriële automatisering voor controle en inspectie doeleinden.

8. Virtuele werkelijkheid: OV7670 kan in virtuele werkelijkheidstoepassingen worden gebruikt om immersive visuele ervaringen te verstrekken.
