CMOS-camerasensormodule met hoge resolutie 50mp Sony IMX766 Mipi

High Resolution CMOS Camera Sensor Module 50mp Sony IMX766 Mipi

Specificaties

Beschrijving

De 50MP Sony IMX766 wordt geleverd met een 1/1,56 inch sensor en ondersteunt OIS. It adopts Sony's back-illuminated and stacked CMOS image sensor to achieve high speed image capturing by column parallel A/D converter circuits and high sensitivity and low noise image (comparing with conventional CMOS image sensor) through the backside illuminated imaging pixel structureHet werkt met vier voedingsspanningen: analoge 2,8 V en 1,8 V, digitale 1,1 V en 1.8 V voor input/output-interface en bereikt een laag stroomverbruik.

Kenmerken

De IMX766 is een beeldsensor met een resolutie van 50 MP met een sensorgrootte van 1/1.56 ̊ en een pixelgrootte van 1.0 μm.De grote sensorgrootte in combinatie met de grotere pixelgrootte biedt een hogere lichtopname in vergelijking met eerdere Sony-sensoren.
De sensor is gebaseerd op Sony's 2x2 On-Chip Lens (OCL) oplossing die een condensatorlens gebruikt bovenop vier aangrenzende pixels in een Quad Bayer kleurfilterarray.Een dergelijk mechanisme maakt het mogelijk om faseverschillen in alle pixels te detecteren en zorgt voor een hoge nauwkeurigheid voor kleine objectenDit verbetert ook de scherpstelling bij weinig licht.

Structuur van het apparaat

CMOS-beeldsensor

Afbeeldingsgrootte: diagonale 10,240 mm (type 1/1,56)

Aantal effectieve pixels: 8224 (H) × 6224 (V) ongeveer 51,1 M pixels

Aantal actieve pixels: 8192 (H) × 6144 (V) ongeveer 50,3 M pixels

Chipgrootte: 9,214 mm (H) × 7,270 mm (V)

Eenheidscelgrootte: 1,00 μm (H) × 1,00 μm (V)

Substraatmateriaal: silicium

Op maat gemaakte service:

We kunnen de lengte van de FPC, de vorm van de module, de grootte van het hoofd van de module, de lenshouder, de afbeeldingsrichting, de pinout, de connector, de VCM, de lens, de firmware, enz. aanpassen.

Gepersonaliseerd proces:

1. U kunt tekeningen of monsters verstrekken, evenals documentatie aanvragen en door
Onze technische staf.
2Communicatie of Vergadering
3We zullen met u in detail communiceren om te bepalen wat voor product u nodig heeft en proberen het meest geschikte product voor u in te stellen.
volgens uw behoeften.
4. Ontwikkeling van de steekproef
5. De details van de de ontwikkeling van een monster en de levertijd.
6. Proefproeven
7Test en leeftijd op uw aanvraag, feedback testresultaten, geen aanpassingen nodig, massa productie.

Waarom kiezen voor ons:

Aanvragen

Cameraoplossingen
Infraroodbeeldvormers voor de industrie

Dronecameramodule
Intelligente systemen, enz.

Over ons:

Coöperatieve merken & CustomEers:

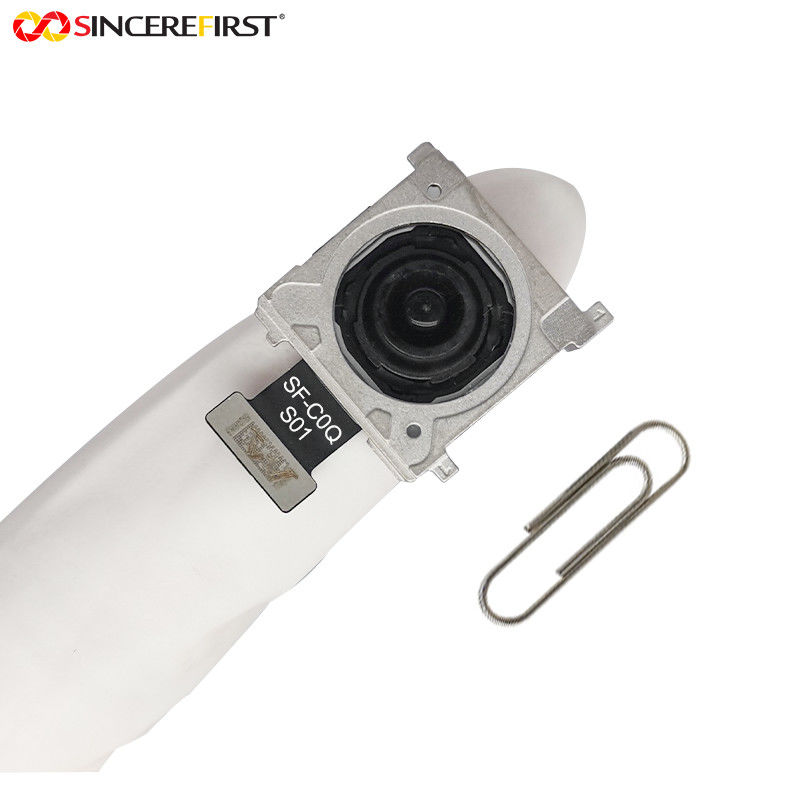

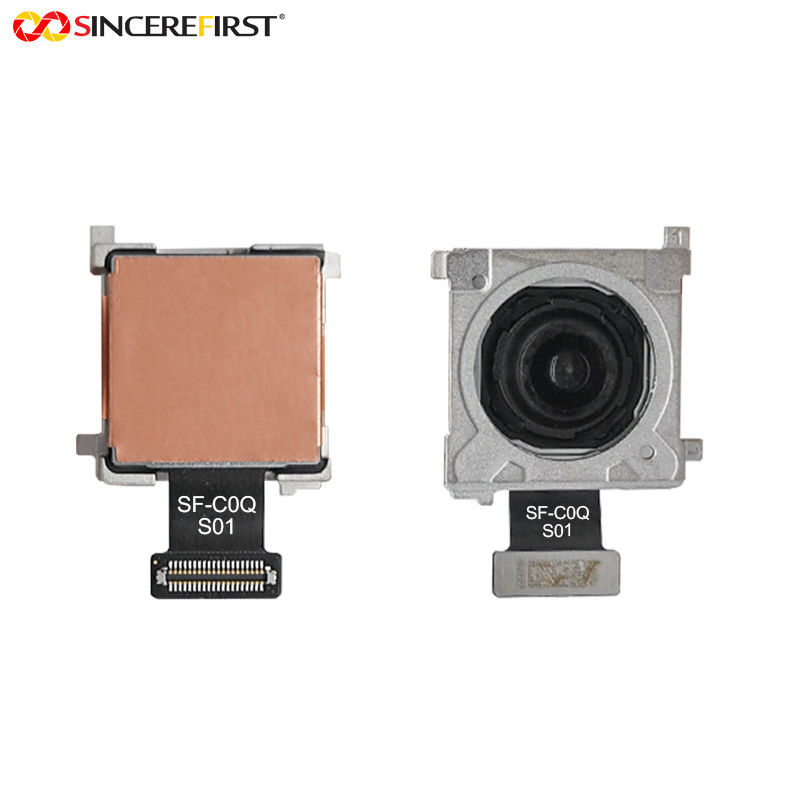

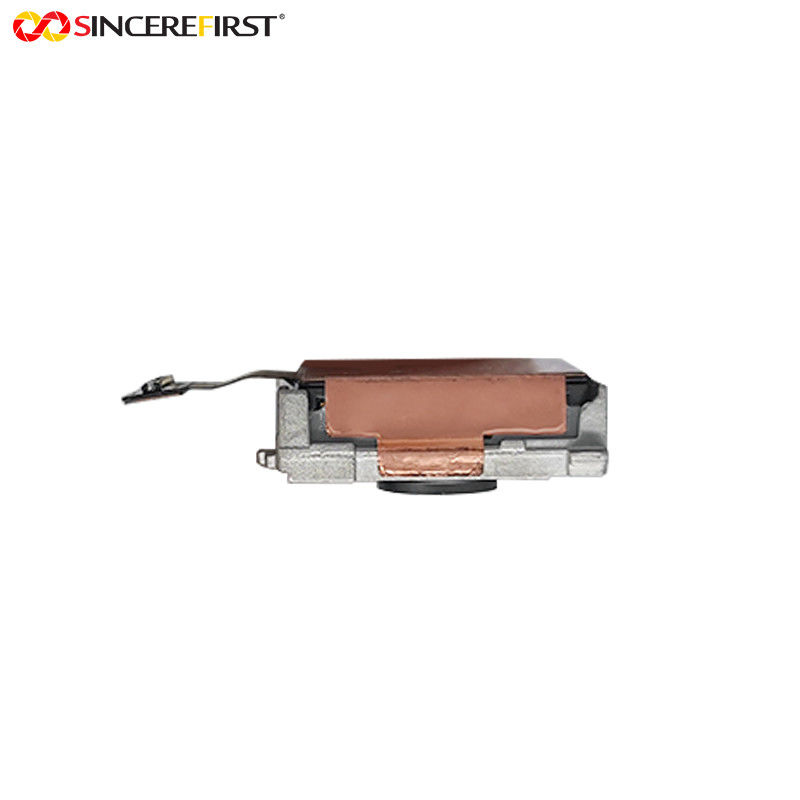

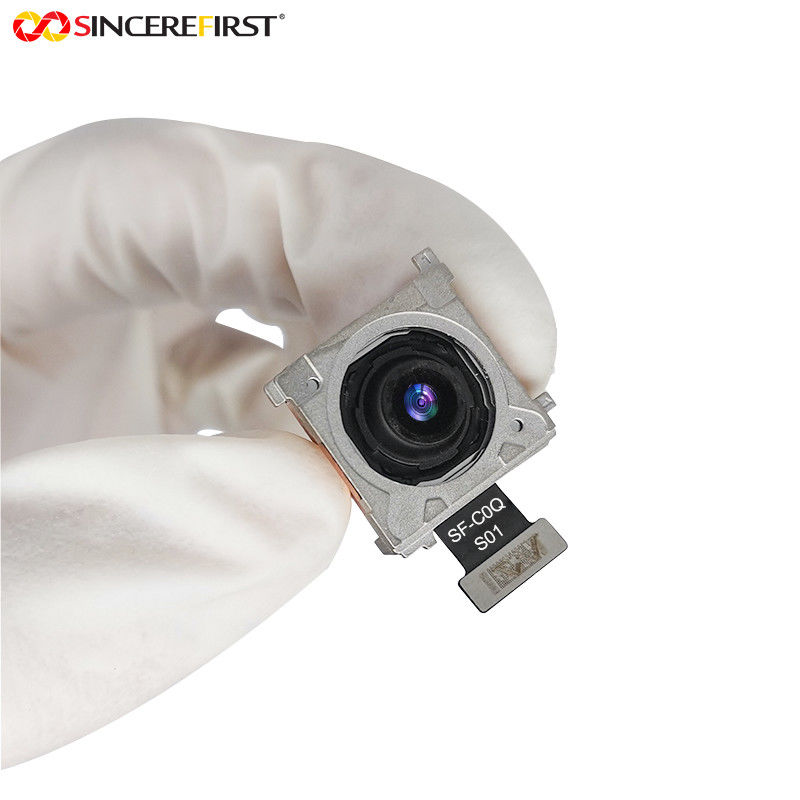

Details Foto's:
